Diyotlar - Köprü Doğrultucular

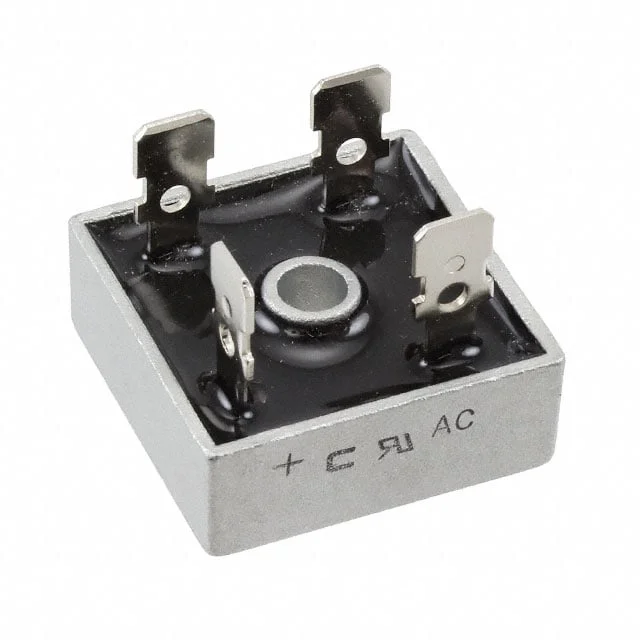

KBPC2506-G
BRIDGE RECT 1PHASE 600V 25A KBPC
- Üretici
- Comchip Technology
- Paket/Kılıf
- 4-Square
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- KBPC2506
KBPC2506-G Hakkında
KBPC2506-G, Comchip Technology tarafından üretilen tek faz köprü doğrultucusu (bridge rectifier) bileşenidir. 25 A ortalama doğrultulmuş akım ve 600 V maksimum ters gerilim değerleriyle tasarlanmıştır. 1.1 V maksimum ileri gerilim düşüşü ve 10 µA ters sızıntı akımı özellikleriyle verimli doğrultma işlemi sağlar. -55°C ile +150°C arasında çalışma sıcaklığında güvenilir performans gösterir. QC Terminal (kare konnektör) montaj tipine sahip olup, KBPC paketinde sunulur. Güç kaynakları, inverterler, motor kontrol devreleri ve endüstriyel uygulamalarda AC-DC dönüştürme işlemlerinde kullanılan standart teknoloji doğrultucudur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 25 A |
| Current - Reverse Leakage @ Vr | 10 µA @ 600 V |
| Diode Type | Single Phase |
| Mounting Type | QC Terminal |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 4-Square, KBPC |
| Part Status | Active |
| Supplier Device Package | KBPC |
| Technology | Standard |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 12.5 A |
| Voltage - Peak Reverse (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
