Diyotlar - Köprü Doğrultucular

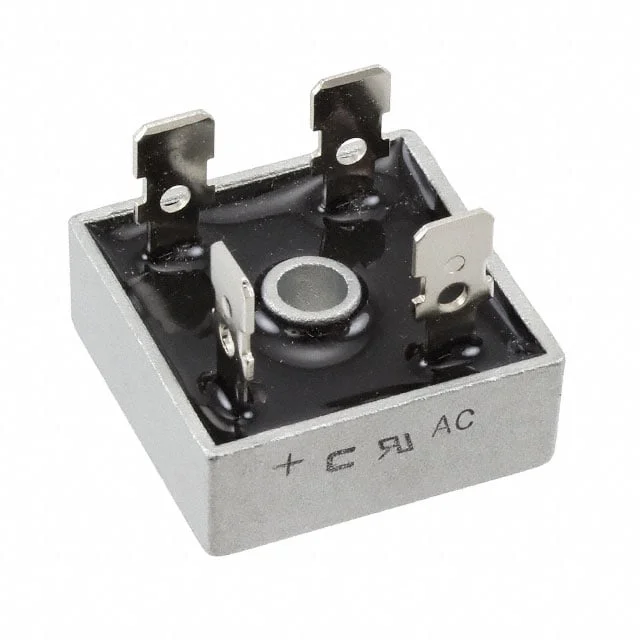

KBPC25005-G
BRIDGE RECT 1PHASE 50V 25A KBPC
- Üretici
- Comchip Technology
- Paket/Kılıf
- 4-Square
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- KBPC25005
KBPC25005-G Hakkında
KBPC25005-G, Comchip Technology tarafından üretilen tek fazlı bir köprü doğrultucu (bridge rectifier) komponentidir. AC gerilimi DC gerilime çevirmek için kullanılır ve 25 A ortalama doğrultulmuş akım kapasitesine sahiptir. 50 V peak reverse voltage değeri ile güç kaynakları, adaptörler, endüstriyel besleme devreleri ve çeşitli doğrultma uygulamalarında yer alabilir. KBPC form faktörü ve QC terminal bağlantısı sayesinde panel veya şase montajlı tasarımlarda kullanılmaya uygundur. 55°C ile 150°C arasındaki çalışma sıcaklığı aralığı, standart güç elektroniği uygulamalarında değerlendirilmesini sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 25 A |
| Current - Reverse Leakage @ Vr | 10 µA @ 50 V |
| Diode Type | Single Phase |
| Mounting Type | QC Terminal |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 4-Square, KBPC |
| Part Status | Active |
| Supplier Device Package | KBPC |
| Technology | Standard |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 12.5 A |
| Voltage - Peak Reverse (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
