Diyotlar - Köprü Doğrultucular

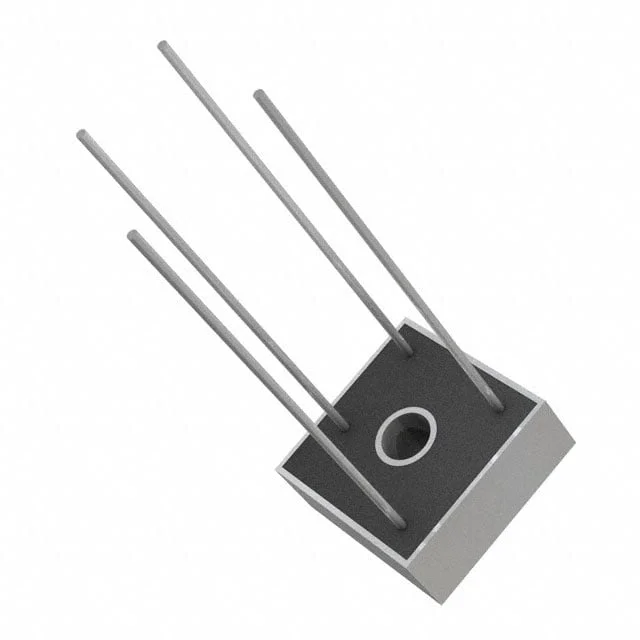

KBPC1501W-G
BRIDGE RECT 1P 100V 15A KBPC-W
- Üretici
- Comchip Technology
- Paket/Kılıf
- 4-Square
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- KBPC1501W
KBPC1501W-G Hakkında
KBPC1501W-G, Comchip Technology tarafından üretilen tek fazlı bir bridge rectifier bileşenidir. AC giriş gerilimini DC gerilime çevirmek için kullanılır ve 15 A average rectified current değerine sahiptir. 100 V peak reverse voltage sınırıyla güç kaynakları, adaptörler, endüstriyel kontrol devreleri ve genel doğrultma uygulamalarında yer alır. Through Hole montaj yapısı ve KBPC-W paket tipi ile PCB üzerine mekanik olarak sabitlenerek kullanılır. -55°C ile 150°C arasındaki çalışma sıcaklığı aralığı, farklı çevresel koşullarda kullanımını destekler.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 15 A |
| Current - Reverse Leakage @ Vr | 5 µA @ 1000 V |
| Diode Type | Single Phase |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 4-Square, KBPC-W |
| Part Status | Active |
| Supplier Device Package | KBPC-W |
| Technology | Standard |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 7.5 A |
| Voltage - Peak Reverse (Max) | 100 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
