KBPC1006-G Hakkında

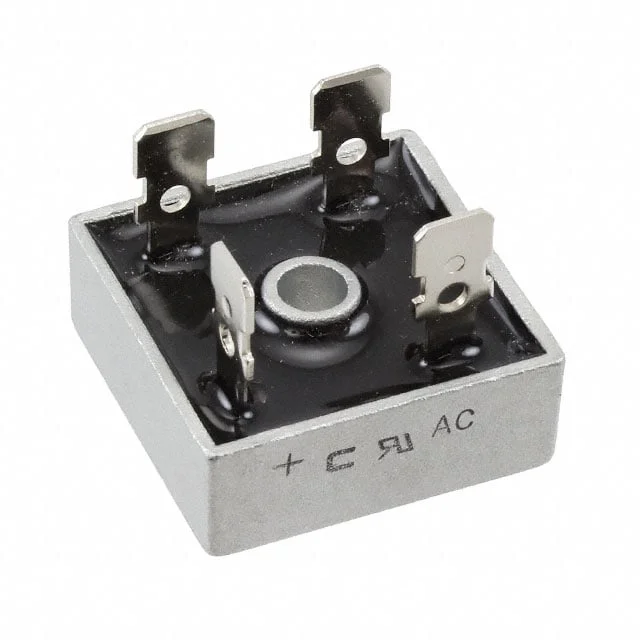

KBPC1006-G, Comchip Technology tarafından sunulan, tek faz AC girişin DC çıkışa dönüştürülmesi için kullanılan bir köprü doğrultucudur. KBPC paket yapısında sunulan bu bileşen, 600 V peak reverse gerilim ve 10 A average rectified current değerine sahiptir. Standart doğrultucu teknolojisi kullanır ve QC Terminal bağlantı yapısıyla montaja uygundur.

Bu tip köprü doğrultucular; güç kaynakları, adaptörler, endüstriyel kontrol kartları, akü şarj devreleri, motor sürücü giriş katları ve genel amaçlı AC-DC dönüşüm gereken uygulamalarda kullanılır. Bileşen, dört diyotlu köprü yapısını tek gövdede sunarak devre tasarımını sadeleştirir. Çalışma sıcaklığı aralığı -55°C ile 150°C (TJ) arasındadır. İleri yönde gerilim düşümü 1.1 V @ 5 A, ters kaçak akımı ise 10 µA @ 600 V olarak belirtilmiştir.

Teknik Özellikler

Parametre	Değer
Current - Average Rectified (Io)	10 A
Current - Reverse Leakage @ Vr	10 µA @ 600 V
Diode Type	Single Phase
Mounting Type	QC Terminal
Operating Temperature	-55°C ~ 150°C (TJ)
Package / Case	4-Square, KBPC
Part Status	Active
Supplier Device Package	KBPC
Technology	Standard
Voltage - Forward (Vf) (Max) @ If	1.1 V @ 5 A
Voltage - Peak Reverse (Max)	600 V

Kaynaklar

Datasheet

Datasheet mevcut değil

Pinout

Pinout mevcut değil

Eşdeğerler (Muadiller)

Eşdeğer (muadil) veri yok
