Diyotlar - Köprü Doğrultucular

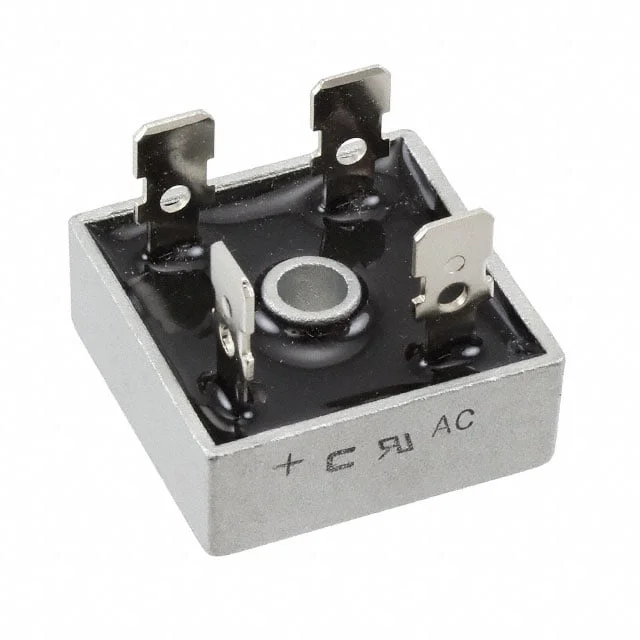

KBPC10005-G
BRIDGE RECT 1PHASE 50V 10A KBPC
- Üretici
- Comchip Technology
- Paket/Kılıf
- 4-Square
- Kategori
- Diyotlar - Köprü Doğrultucular
- Seri / Aile Numarası
- KBPC10005
KBPC10005-G Hakkında
KBPC10005-G, Comchip Technology tarafından sunulan, tek fazlı AC girişin DC çıkışa dönüştürülmesi için kullanılan bir köprü doğrultucudur. KBPC paket yapısında sunulan bu bileşen, 50 V peak reverse gerilim ve 10 A ortalama doğrultulmuş akım değerine sahiptir. Maksimum forward voltage değeri 5 A akımda 1.1 V, reverse leakage değeri ise 50 V altında 10 µA seviyesindedir. QC terminal bağlantı yapısı sayesinde uygun güç doğrultma devrelerinde kullanılabilir. Güç kaynakları, adaptörler, endüstriyel kontrol kartları, akü şarj devreleri ve genel AC-DC doğrultma uygulamalarında yer alır. Çalışma jonksiyon sıcaklığı -55°C ile 150°C aralığındadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 10 A |
| Current - Reverse Leakage @ Vr | 10 µA @ 50 V |
| Diode Type | Single Phase |
| Mounting Type | QC Terminal |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 4-Square, KBPC |
| Part Status | Active |
| Supplier Device Package | KBPC |
| Technology | Standard |
| Voltage - Forward (Vf) (Max) @ If | 1.1 V @ 5 A |
| Voltage - Peak Reverse (Max) | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
