Diyotlar - Doğrultucular - Tekil

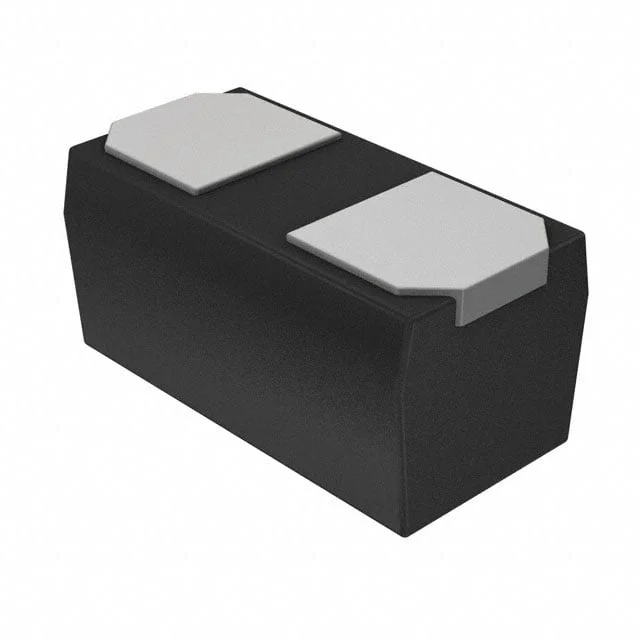

JDH2S02SL,L3F
X34 HIGH FREQUENCY SCHOTTKY BARR
- Paket/Kılıf
- 2-SMD
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- JDH2S02SL
JDH2S02SL,L3F Hakkında
JDH2S02SL,L3F, Toshiba tarafından üretilen yüksek frekans Schottky barrier diyottur. Surface mount SL2 paketinde sunulan bu diyot, 10V maksimum reverse voltage ve 10mA ortalama doğrultulmuş akım ile çalışır. 0.25pF kapasitans değerine sahip olması ve düşük reverse leakage akımı (25µA @ 500mV) nedeniyle, yüksek hızlı anahtarlama uygulamalarında, RF devrelerinde ve doğrultucu yapılarında kullanılır. Small signal kategorisinde yer alan bu bileşen, -40°C ile 125°C arasında güvenli bir şekilde çalışabilir. Kompakt SMD yapısı sayesinde modern PCB tasarımlarında yer tasarrufu sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 0.25pF @ 200mV, 1MHz |
| Current - Average Rectified (Io) | 10mA (DC) |
| Current - Reverse Leakage @ Vr | 25 µA @ 500 mV |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | 125°C (Max) |
| Package / Case | 2-SMD, No Lead |
| Part Status | Active |
| Speed | Small Signal =< 200mA (Io), Any Speed |
| Supplier Device Package | SL2 |
| Voltage - DC Reverse (Vr) (Max) | 10 V |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
