Transistörler - Bipolar (BJT) - Diziler

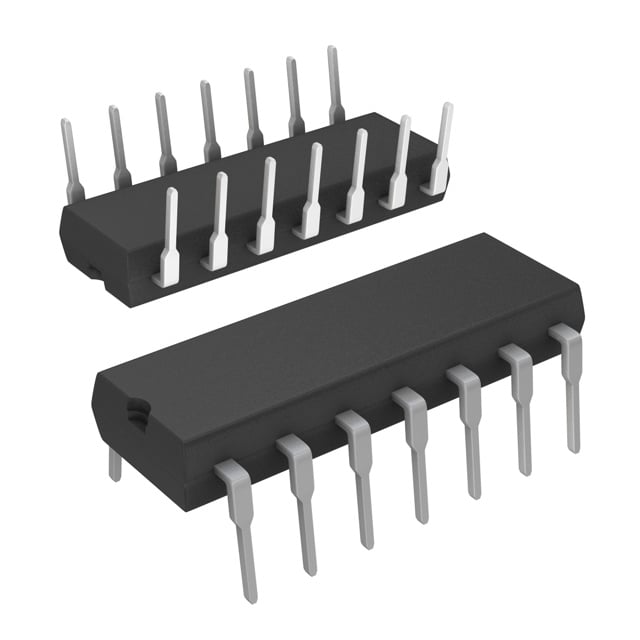

JANTXV2N6989
TRANS 4NPN 50V 0.8A TO116
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-116
- Seri / Aile Numarası
- 2N6989
JANTXV2N6989 Hakkında
JANTXV2N6989, Microchip Technology tarafından üretilen 4 NPN transistörlü quad dizi bileşenidir. TO-116 paketinde through-hole montajı için tasarlanmıştır. Her bir transistör 50V collector-emitter breakdown voltajı, 800mA maksimum collector akımı ve 1.5W güç dağıtım kapasitesi ile çalışır. DC akım kazancı (hFE) 100@150mA, 10V koşullarında ölçülmüştür. Vce doyum voltajı 500mA collector akımında 1V olup, collector cutoff akımı 10µA ile sınırlandırılmıştır. -65°C ile 200°C arasındaki geniş çalışma sıcaklık aralığı nedeniyle askeri ve havacılık uygulamalarında kullanıma uygundur. Genel sinyal amplifikasyonu, anahtarlama ve lojik devre uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 800mA |
| Current - Collector Cutoff (Max) | 10µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 150mA, 10V |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 200°C (TJ) |
| Part Status | Active |
| Power - Max | 1.5W |
| Supplier Device Package | TO-116 |
| Transistor Type | 4 NPN (Quad) |
| Vce Saturation (Max) @ Ib, Ic | 1V @ 50mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
