Transistörler - Bipolar (BJT) - Tekil

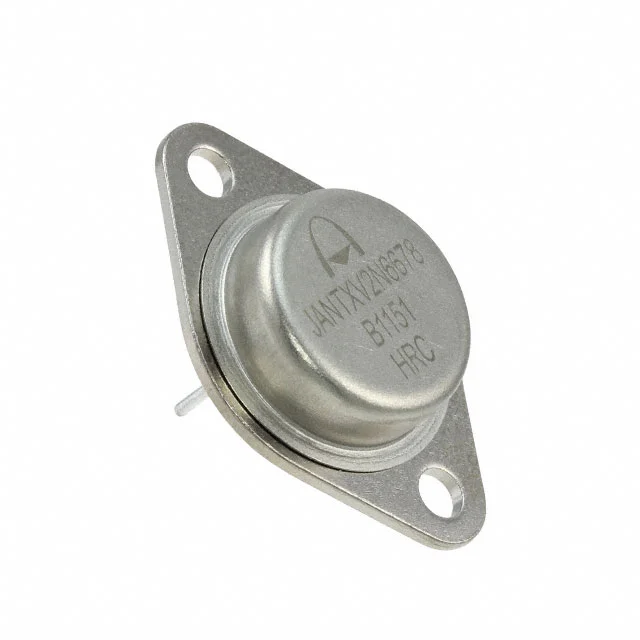

JANTXV2N6678
DIODE
- Üretici
- MACOM Technology Solutions
- Paket/Kılıf
- TO-204AA
- Seri / Aile Numarası
- 2N6678
JANTXV2N6678 Hakkında
JANTXV2N6678, MACOM tarafından üretilen bir NPN bipolar junction transistördür (BJT). TO-3 kütüphanesinde sunulan bu bileşen, yüksek akım uygulamaları için tasarlanmıştır. Maksimum 15A kolektör akımı ve 400V kırılma gerilimi ile güç amplifikasyonu, anahtarlama ve RF uygulamalarında kullanılır. Geniş çalışma sıcaklık aralığı (-65°C ile 200°C) ve 6W maksimum güç disipasyonu ile endüstriyel ve askeri uygulamalara uygun bir bileşendir. Darbe ve sıcaklık sabitleyici özellikleri ile JANTXV sertifikasyonuna sahiptir. Bu ürün Digi-Key'de üretim durdurulmuştur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 15 A |
| Current - Collector Cutoff (Max) | 1mA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 15 @ 1A, 3V |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 200°C (TJ) |
| Package / Case | TO-204AA, TO-3 |
| Part Status | Market |
| Power - Max | 6 W |
| Supplier Device Package | TO-3 (TO-204AA) |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 1V @ 3A, 15A |
| Voltage - Collector Emitter Breakdown (Max) | 400 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
