Transistörler - Bipolar (BJT) - Tekil

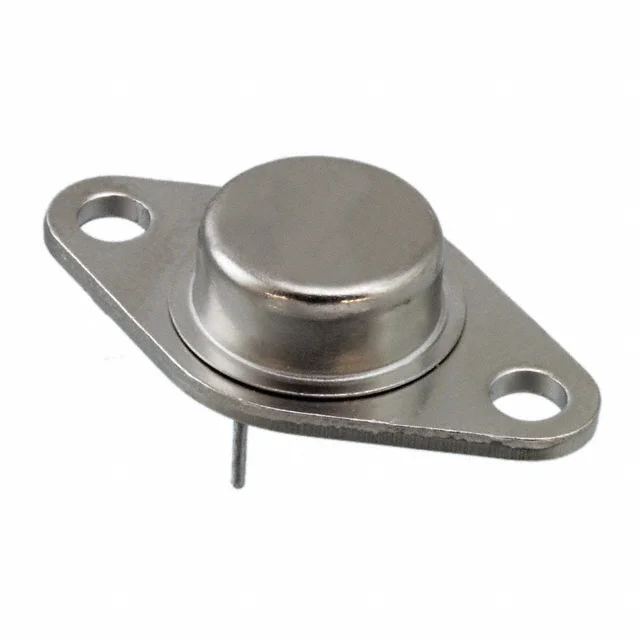

JANTXV2N6301
TRANS PNP DARL 80V 8A TO-66
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-213AA
- Seri / Aile Numarası
- 2N6301
JANTXV2N6301 Hakkında
JANTXV2N6301, Microchip Technology tarafından üretilen PNP Darlington transistördür. 80V collector-emitter gerilim ve 8A maksimum collector akımı ile çalışan bu bileşen, yüksek akım anahtarlama uygulamalarında kullanılır. TO-66 paketinde sunulan transistör, motor kontrolü, güç yönetimi ve anahtar devreleri gibi uygulamalarda yer alır. 750 (min) DC akım kazancı ve 3V saturasyon gerilimi ile hızlı anahtarlama performansı sağlar. -55°C ile 200°C arasında çalışabilen ve 75W güç dağıtabilen bu bileşen, endüstriyel ve otomotiv uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 8 A |
| Current - Collector Cutoff (Max) | 500µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 750 @ 4A, 3V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 200°C (TJ) |
| Package / Case | TO-213AA, TO-66-2 |
| Part Status | Active |
| Power - Max | 75 W |
| Supplier Device Package | TO-66 |
| Transistor Type | PNP - Darlington |
| Vce Saturation (Max) @ Ib, Ic | 3V @ 80mA, 8A |
| Voltage - Collector Emitter Breakdown (Max) | 80 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
