Transistörler - Bipolar (BJT) - Tekil
JANTXV2N6287
DIODE
- Üretici
- MACOM Technology Solutions
- Paket/Kılıf
- TO-204AA
- Seri / Aile Numarası
- 2N6287
JANTXV2N6287 Hakkında

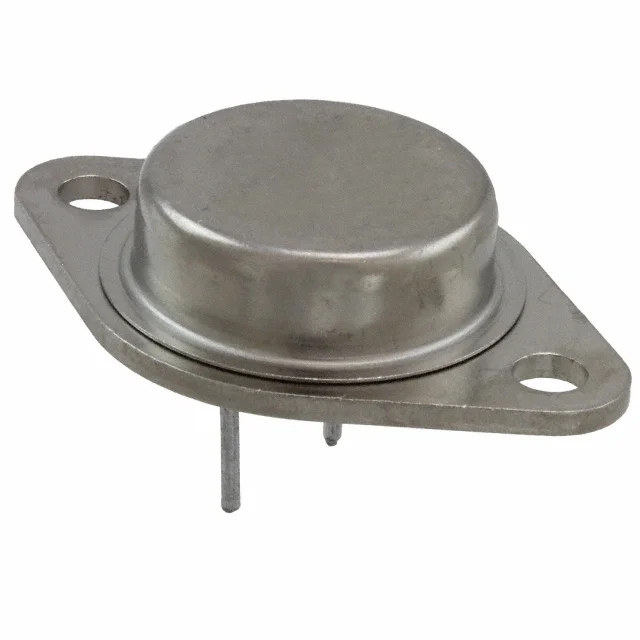

JANTXV2N6287, MACOM Technology Solutions tarafından üretilen PNP Darlington transistörüdür. TO-3 paketinde sunulan bu bileşen, yüksek akım anahtarlama ve amplifikasyon uygulamalarında kullanılır. Maksimum 20A kollektor akımı ve 175W güç dağıtabilme kapasitesiyle güç elektronikleri, motor kontrolü, ses amplifikatörleri ve endüstriyel anahtarlama devrelerinde yer alır. 1000 minimum DC Current Gain (hFE) değeriyle güçlü akım kazancı sağlar. -65°C ile 175°C arasında çalışabilen geniş sıcaklık aralığı, through-hole montajı ve 100V Vce(br) diyelectric gücü sayesinde kritik uygulamalara uygundur. Üretici tarafından üretimi durdurulmuş olup, arşiv ve onarım projelerine yönelik stok bulunabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 20 A |
| Current - Collector Cutoff (Max) | 1mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 1000 @ 6A, 3V |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 175°C (TJ) |
| Package / Case | TO-204AA, TO-3 |
| Part Status | Market |
| Power - Max | 175 W |
| Supplier Device Package | TO-3 (TO-204AA) |
| Transistor Type | PNP - Darlington |
| Vce Saturation (Max) @ Ib, Ic | 2V @ 40mA, 10A |
| Voltage - Collector Emitter Breakdown (Max) | 100 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
