Transistörler - Bipolar (BJT) - Tekil

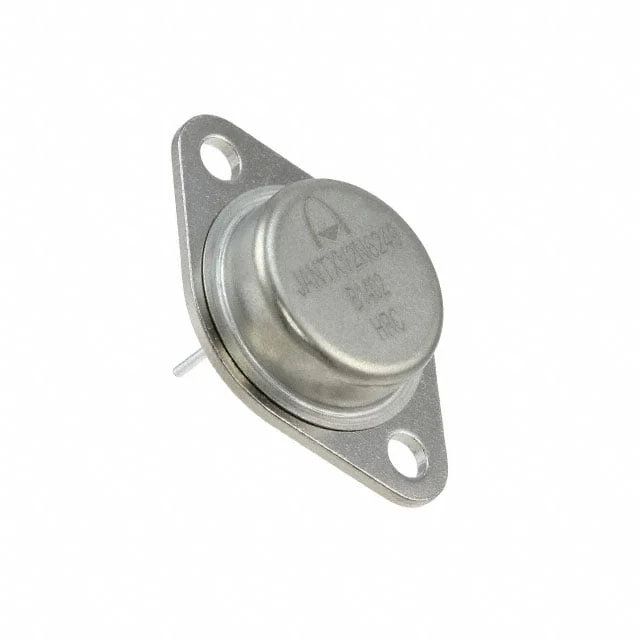

JANTXV2N6249T1
TRANS NPN 200V 10A TO-3
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-254-3
- Seri / Aile Numarası
- 2N6249
JANTXV2N6249T1 Hakkında
JANTXV2N6249T1, Microchip Technology tarafından üretilen yüksek akım kapasiteli NPN bipolar transistördür. TO-254-3 (TO-3) kılıfında sunulan bu komponent, maksimum 200V collector-emitter gerilimi ve 10A collector akımı ile çalışabilir. 6W maksimum güç dağıtım kapasitesi ile endüstriyel uygulamalarda, güç amfifikatörlerinde, motor kontrol devrelerinde ve anahtarlama uygulamalarında kullanılır. Geniş çalışma sıcaklık aralığı (-65°C ~ 200°C) ile elektrik ve telekomunikasyon endüstrisinde kullanılan standart bir komponenttir. Through-hole montaj tipi ile geleneksel PCB tasarımlarına uyumludur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10 A |
| Current - Collector Cutoff (Max) | 1mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 10 @ 10A, 3V |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 200°C (TJ) |
| Package / Case | TO-254-3, TO-254AA (Straight Leads) |
| Part Status | Active |
| Power - Max | 6 W |
| Supplier Device Package | TO-254AA |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 1.5V @ 1A, 10A |
| Voltage - Collector Emitter Breakdown (Max) | 200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
