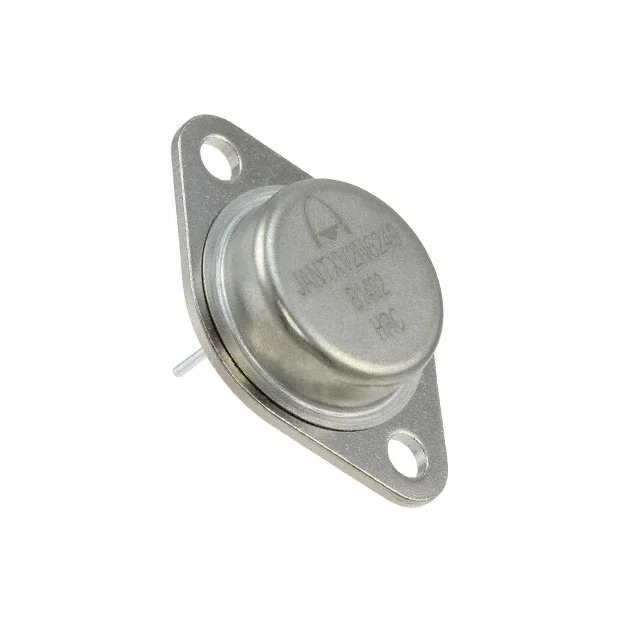

JANTXV2N6249
TRANS NPN 200V 10A TO-3
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-204AA
- Seri / Aile Numarası
- 2N6249
JANTXV2N6249 Hakkında
JANTXV2N6249, Microchip Technology tarafından üretilen yüksek akım kapasiteli NPN bipolar junction transistördür. TO-3 paketinde sunulan bu komponent, 10A collector akımı ve 200V breakdown voltajı ile güç uygulamalarında kullanılır. 6W maksimum güç dağıtma kapasitesine sahip olan transistör, motorlar, röle kontrol devreleri, güç yükselticileri ve anahtarlama uygulamalarında yaygın olarak kullanılır. -65°C ile 200°C arasında çalışabilen JANTXV2N6249, yüksek sıcaklık ve yüksek akım gereksinimleri olan endüstriyel ve askeri uygulamalar için tasarlanmıştır. Through-hole montaj tipi ile PCB'ye doğrudan lehimlenir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10 A |
| Current - Collector Cutoff (Max) | 1mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 10 @ 10A, 3V |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 200°C (TJ) |
| Package / Case | TO-3 |
| Part Status | Active |
| Power - Max | 6 W |
| Supplier Device Package | TO-3 (TO-204AA) |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 1.5V @ 1A, 10A |
| Voltage - Collector Emitter Breakdown (Max) | 200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
