Transistörler - Bipolar (BJT) - Tekil

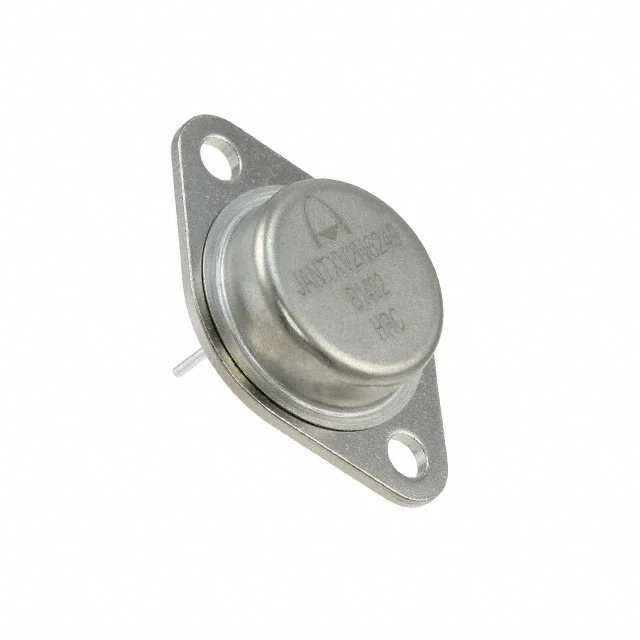

JANTXV2N6249
DIODE
- Üretici
- MACOM Technology Solutions
- Paket/Kılıf
- TO-204AA
- Seri / Aile Numarası
- 2N6249
JANTXV2N6249 Hakkında
JANTXV2N6249, MACOM Technology Solutions tarafından üretilen yüksek akım NPN bipolar transistördür. TO-3 (TO-204AA) paket tipiyle sunulan bu komponent, 10A maksimum collector akımı ve 200V breakdown voltajı ile güç uygulamalarında kullanılır. -65°C ile +200°C arasında çalışabilen bu transistör, 6W maksimum güç dağıtımı kapasitesine sahiptir. DC current gain (hFE) değeri 10A ve 3V koşullarında minimum 10 olup, 1.5V saturation voltajı sağlar. Endüstriyel kontrol devreleri, amplifikasyon ve anahtarlama uygulamalarında yaygın olarak tercih edilir. Ürün Digi-Key'de üretimden kaldırılmış olup, legacy ve retrofit projeleri için referans alınabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10 A |
| Current - Collector Cutoff (Max) | 1mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 10 @ 10A, 3V |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 200°C (TJ) |
| Package / Case | TO-3 |
| Part Status | Market |
| Power - Max | 6 W |
| Supplier Device Package | TO-3 (TO-204AA) |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 1.5V @ 1A, 10A |
| Voltage - Collector Emitter Breakdown (Max) | 200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
