Transistörler - Bipolar (BJT) - Tekil

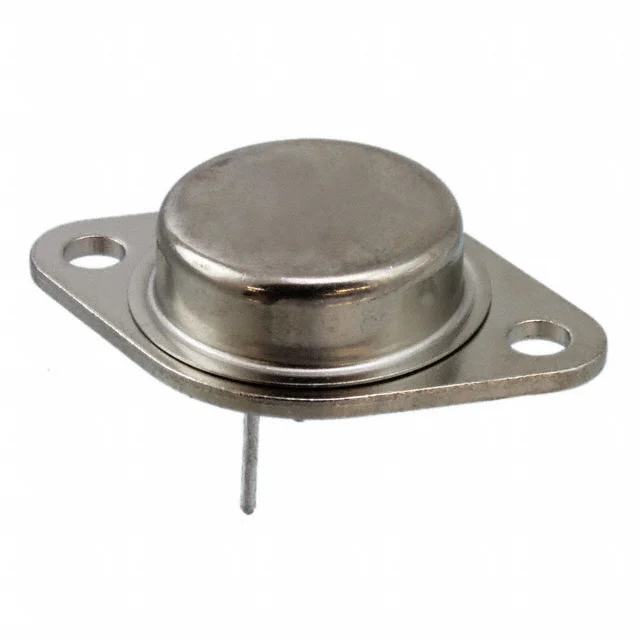

JANTXV2N5745
TRANS PNP 80V 20A TO-3
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-204AA
- Seri / Aile Numarası
- 2N5745
JANTXV2N5745 Hakkında
JANTXV2N5745, Microchip Technology tarafından üretilen yüksek akım kapasiteli PNP bipolar transistördür. TO-3 metal kasa paketlemesi ile sağlam mekanik yapı ve ısıl iletkenlikteki avantajları sunmaktadır. 20A kolektör akımı ve 80V çürütme gerilimi ile güç uygulamalarında kullanılır. Maksimum 5W güç dağıtımı kapasitesi ve geniş çalışma sıcaklığı aralığı (-55°C ~ 200°C) sayesinde endüstriyel ve uzay uygulamalarında tercih edilmektedir. Satürasyon gerilimi 1V, DC akım kazancı 15 (10A, 2V koşullarında) olarak belirtilmiştir. Through-hole montaj türü ile klasik PCB tasarımlarına uyumludur. Anahtarlama, amplifikasyon ve güç kontrolü uygulamalarında yaygın olarak kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 20 A |
| Current - Collector Cutoff (Max) | 100µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 15 @ 10A, 2V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 200°C (TJ) |
| Package / Case | TO-204AA, TO-3 |
| Part Status | Active |
| Power - Max | 5 W |
| Supplier Device Package | TO-3 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 1V @ 1A, 10A |
| Voltage - Collector Emitter Breakdown (Max) | 80 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
