Transistörler - Bipolar (BJT) - Tekil

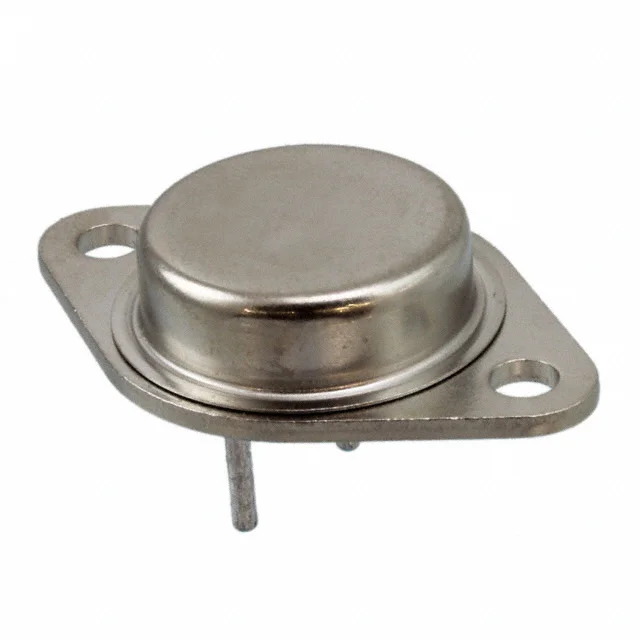

JANTXV2N5686
TRANS NPN 80V 50A TO-39
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-204AE
- Seri / Aile Numarası
- 2N5686
JANTXV2N5686 Hakkında
JANTXV2N5686, Microchip Technology tarafından üretilen yüksek akım kapasiteli NPN bipolar junction transistördür. TO-3 paketinde sunulan bu bileşen, 50A collector akımı ve 80V collector-emitter geriliminde çalışmaya uygun olup, maksimum 300W güç dağıtabilir. -55°C ile +200°C arasındaki geniş sıcaklık aralığında işletim yapabilen bu transistör, güç amplifikasyonu, anahtarlama uygulamaları ve yüksek akımı gerektiren endüstriyel devrelerde kullanılır. 25A'de 15'in minimum DC akım kazancı (hFE) ile tasarlanmış olup, doyum durumunda 5V'luk VCE karakteristiği gösterir. Askeri/uzay uygulamaları için JANTXV nitelemesi taşımaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 50 A |
| Current - Collector Cutoff (Max) | 500µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 15 @ 25A, 2V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 200°C (TJ) |
| Package / Case | TO-204AE |
| Part Status | Market |
| Power - Max | 300 W |
| Supplier Device Package | TO-3 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 5V @ 10A, 50A |
| Voltage - Collector Emitter Breakdown (Max) | 80 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
