Transistörler - Bipolar (BJT) - Tekil

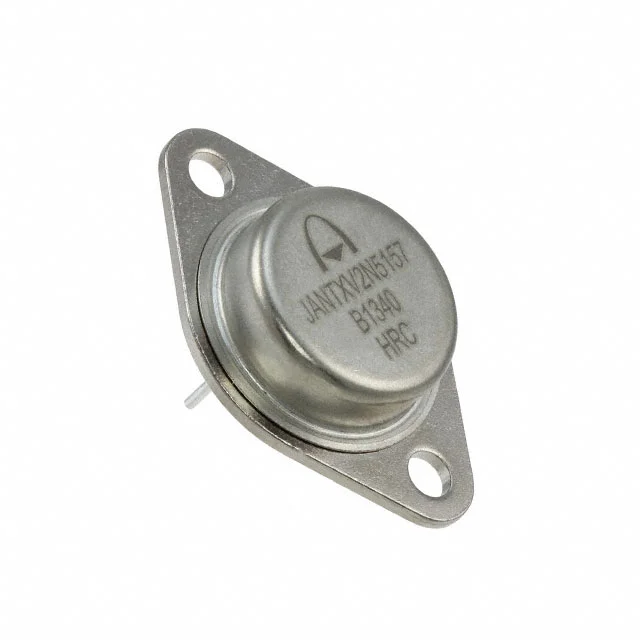

JANTXV2N5157
TRANS NPN 500V 3.5A TO3
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-204AA
- Seri / Aile Numarası
- 2N5157
JANTXV2N5157 Hakkında
JANTXV2N5157, Microchip Technology tarafından üretilen yüksek voltaj NPN bipolar junction transistördür. TO-3 paketinde sunulan bu transistör, 500V collector-emitter gerilim dayanımı ve 3.5A maksimum collector akımı ile güç amplifikasyon ve anahtarlama uygulamalarında kullanılmak üzere tasarlanmıştır. 5W maksimum güç dağılımı kapasitesi, 30 minimum DC akım kazancı ve 2.5V doyum gerilimi özellikleri sayesinde endüstriyel kontrol devreleri, güç yönetimi sistemleri ve yüksek voltaj anahtarlama uygulamalarında yer bulur. 200°C çalışma sıcaklığı ile uzun vadeli stabilite sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 3.5 A |
| Current - Collector Cutoff (Max) | 250µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 30 @ 1A, 5V |
| Mounting Type | Through Hole |
| Operating Temperature | 200°C (TJ) |
| Package / Case | TO-204AA, TO-3 |
| Part Status | Active |
| Power - Max | 5 W |
| Supplier Device Package | TO-204AA (TO-3) |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 2.5V @ 700mA, 3.5A |
| Voltage - Collector Emitter Breakdown (Max) | 500 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
