Transistörler - Bipolar (BJT) - Tekil

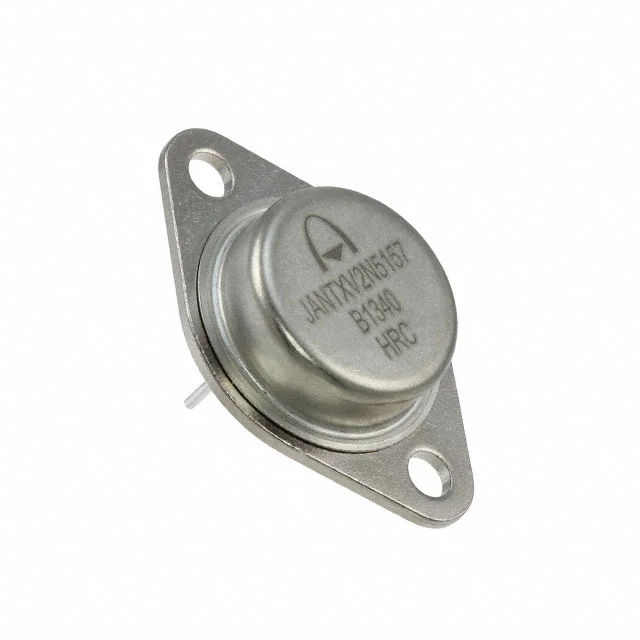

JANTXV2N5157
DIODE
- Üretici
- MACOM Technology Solutions
- Paket/Kılıf
- TO-204AA
- Seri / Aile Numarası
- 2N5157
JANTXV2N5157 Hakkında
JANTXV2N5157, MACOM tarafından üretilen NPN tipi bipolar junction transistördür (BJT). TO-204AA (TO-3) through-hole paket içinde gelen bu transistör, 500V collector-emitter breakdown voltajı ve 3.5A maksimum collector akımı ile yüksek gerilim uygulamalarında kullanılır. 5W maksimum güç dissipasiyon kapasitesi sayesinde güç amplifikasyon devrelerinde, anahtarlama uygulamalarında ve doğrulayıcı (rectifier) devrelerinde görev yapabilir. -65°C ile 200°C arasında çalışma sıcaklığına sahip olan bileşen, 30 minimum DC akım kazancı (hFE) ile çalışır. Düşük collector cutoff akımı (250µA max) ve güçlü voltage handling yeteneği ile kontrol ve güç yönetimi uygulamalarında tercih edilen bir komponenttir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 3.5 A |
| Current - Collector Cutoff (Max) | 250µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 30 @ 1A, 5V |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 200°C (TJ) |
| Package / Case | TO-204AA, TO-3 |
| Part Status | Market |
| Power - Max | 5 W |
| Supplier Device Package | TO-204AA (TO-3) |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 500 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
