Transistörler - Bipolar (BJT) - Tekil

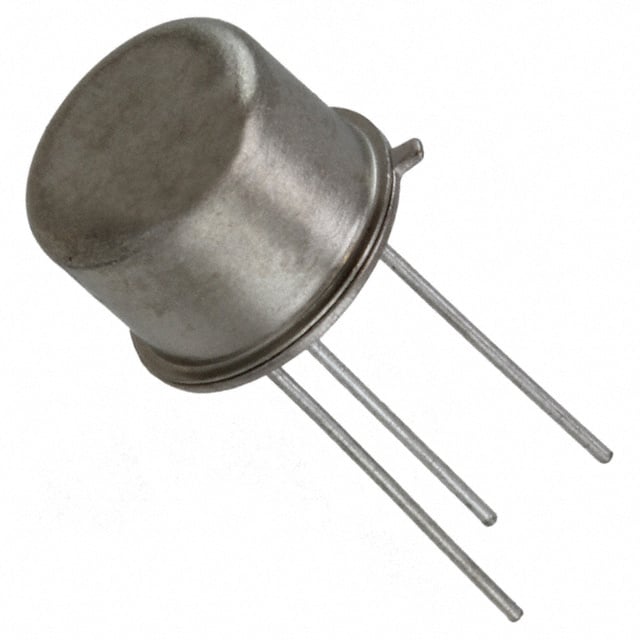

JANTXV2N4033
TRANS PNP 80V 1A TO39
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-205AD
- Seri / Aile Numarası
- 2N4033
JANTXV2N4033 Hakkında
JANTXV2N4033, Microchip Technology tarafından üretilen bir PNP tipi bipolar junction transistör (BJT) olup, TO-39 metal can paketlemesinde sunulmaktadır. Maksimum 80V kolektör-emitter gerilimi ve 1A kolektör akımı kapasitesine sahip bu bileşen, düşük sinyal amplifikasyon ve anahtarlama uygulamalarında kullanılır. 100mA akımda 100 minimum DC akım kazancı ile genel amaçlı amplifikasyon devrelerinde, ses frekansı uygulamalarında ve endüstriyel kontrol sistemlerinde tercih edilir. -55°C ile +200°C arasında geniş çalışma sıcaklık aralığında stabil performans sunar. Maksimum 800mW güç disipasyonu kapasitesi ile orta seviye sinyal işleme görevleri için uygundur. Artık üretimi durdurulmuş olup, eski cihaz restorasyonu ve dönem projelerinde bulunabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1 A |
| Current - Collector Cutoff (Max) | 10µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 100mA, 5V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 200°C (TJ) |
| Package / Case | TO-205AD, TO-39-3 Metal Can |
| Part Status | Market |
| Power - Max | 800 mW |
| Supplier Device Package | TO-39 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 1V @ 100mA, 1A |
| Voltage - Collector Emitter Breakdown (Max) | 80 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
