Transistörler - Bipolar (BJT) - Diziler

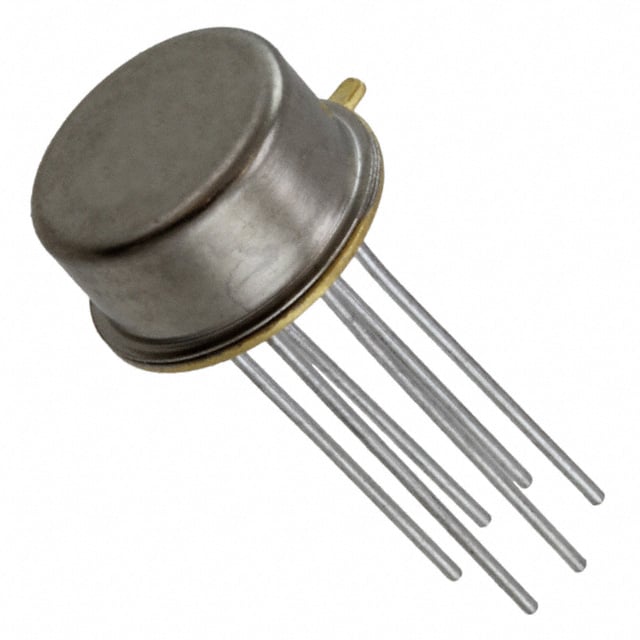

JANTXV2N3810U
TRANS 2PNP 60V 0.05A
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-78-6 Metal Can
- Seri / Aile Numarası
- 2N3810
JANTXV2N3810U Hakkında
JANTXV2N3810U, Microchip Technology tarafından üretilen dual PNP transistör dizisidir. TO-78-6 metal kaplı kasa türünde sunulan bu komponent, 60V maksimum kolektor-emiter gerilimi ve 50mA maksimum kolektor akımı ile çalışır. 150 minimum DC akım kazancı (hFE) ile birlikte, -65°C ile 200°C arasında geniş işletme sıcaklık aralığında kullanılabilir. 350mW maksimum güç disipasyonu kapasitesi sayesinde, düşük güç uygulamalarında, sinyal işleme devrelerinde ve çalışma noktası ayarı gereken tasarımlarda yaygın olarak tercih edilir. Yüksek güvenilirlik standartları ile JANTXV sınıflaması alan bu transistör, havacılık ve savunma endüstrisi uygulamalarında kullanım için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 50mA |
| Current - Collector Cutoff (Max) | 10µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 150 @ 1mA, 5V |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 200°C (TJ) |
| Package / Case | TO-78-6 Metal Can |
| Part Status | Active |
| Power - Max | 350mW |
| Supplier Device Package | TO-78-6 |
| Transistor Type | 2 PNP (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 100µA, 1mA |
| Voltage - Collector Emitter Breakdown (Max) | 60V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
