Transistörler - Bipolar (BJT) - Diziler

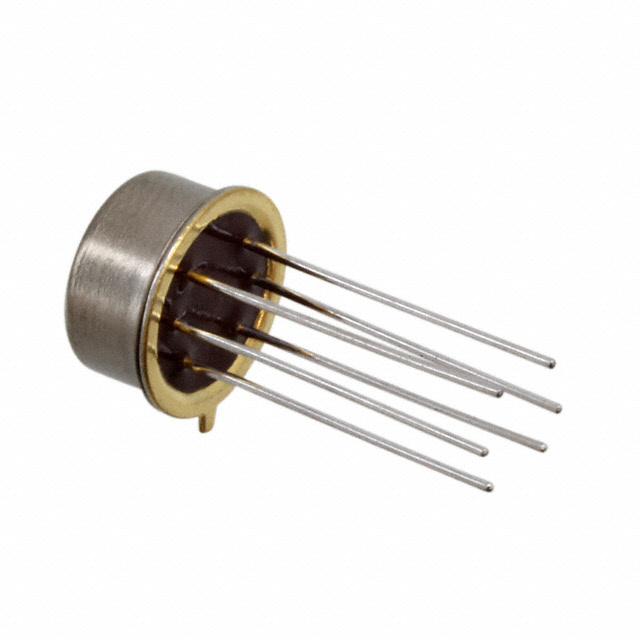

JANTXV2N3810
TRANS 2PNP 60V 0.05A TO78
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-78-6 Metal Can
- Seri / Aile Numarası
- 2N3810
JANTXV2N3810 Hakkında
JANTXV2N3810, Microchip Technology tarafından üretilen dual PNP transistör dizisidir. TO-78-6 metal kasa içerisinde paketlenen bu komponent, 60V maksimum collector-emitter gerilimi ve 50mA maksimum collector akımı ile çalışır. 150 minimum DC akım kazancı (hFE) ve 250mV maksimum doyum gerilimi (Vce sat) özellikleriyle, düşük işaret seviyesi uygulamalarında ve anahtarlama devrelerinde kullanılır. -65°C ile 200°C arasında çalışan bu transistör, maksimum 350mW güç tüketebilir. Through-hole montaj tipinde olup, özellikle eski endüstriyel ekipmanlarda ve güvenilirlik kritik sistemlerde tercih edilen JANTXV (military-grade) sınıflandırılmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 50mA |
| Current - Collector Cutoff (Max) | 10µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 150 @ 1mA, 5V |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 200°C (TJ) |
| Package / Case | TO-78-6 Metal Can |
| Part Status | Active |
| Power - Max | 350mW |
| Supplier Device Package | TO-78-6 |
| Transistor Type | 2 PNP (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 100µA, 1mA |
| Voltage - Collector Emitter Breakdown (Max) | 60V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
