Transistörler - Bipolar (BJT) - Tekil

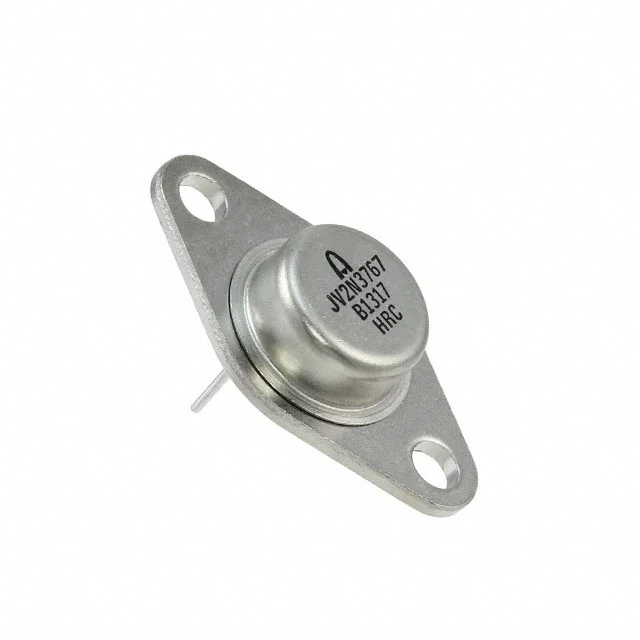

JANTXV2N3767
TRANS NPN 80V 4A
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-213AA
- Seri / Aile Numarası
- 2N3767
JANTXV2N3767 Hakkında
JANTXV2N3767, Microchip Technology tarafından üretilen yüksek akım kapasiteli NPN bipolar junction transistördür. 80V maksimum Collector-Emitter gerilimi ve 4A maksimum kollektor akımı ile güç uygulamalarında kullanılmak üzere tasarlanmıştır. TO-66 (TO-213AA) paketinde sunulan bu transistör, 25W maksimum güç yönetimi kapasitesine sahiptir. DC akım kazancı (hFE) 500mA akımda 5V Vce'de minimum 40 değerini gösterir. -65°C ile +200°C arasında çalışma sıcaklığı aralığında stabildir. Anahtarlama devreleri, motor kontrol, güç amplifikatörleri ve endüstriyel uygulamalarda yaygın olarak kullanılır. JANTXV versiyonu, askeri ve havacılık uygulamaları için kalifikasyon gereksinimleri karşılar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 4 A |
| Current - Collector Cutoff (Max) | 500µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 40 @ 500mA, 5V |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 200°C (TJ) |
| Package / Case | TO-213AA, TO-66-2 |
| Part Status | Active |
| Power - Max | 25 W |
| Supplier Device Package | TO-66 (TO-213AA) |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 2.5V @ 100mA, 1A |
| Voltage - Collector Emitter Breakdown (Max) | 80 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
