Transistörler - Bipolar (BJT) - Tekil

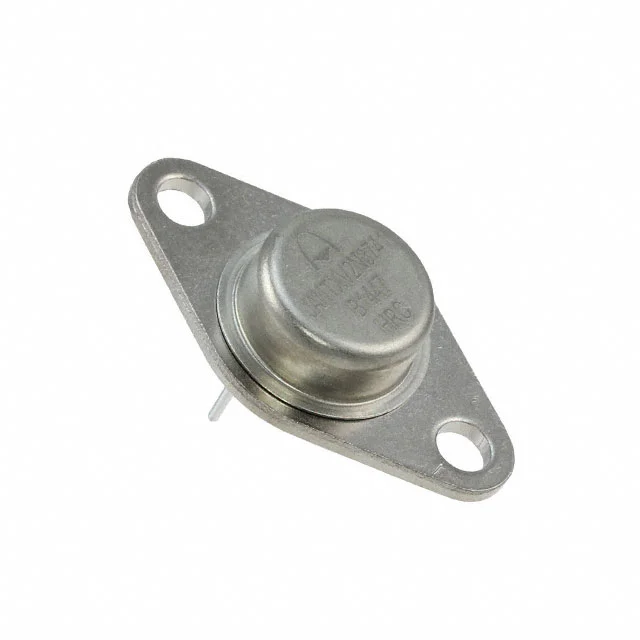

JANTXV2N3741
TRANS PNP 80V 4A TO-66
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-213AA
- Seri / Aile Numarası
- 2N3741
JANTXV2N3741 Hakkında
JANTXV2N3741, Microchip Technology tarafından üretilen silikon PNP bipolar junction transistördür (BJT). TO-66 paketinde sunulan bu transistör, 80V collector-emitter breakdown voltajı ve 4A maksimum collector akımı ile orta güç uygulamalarında kullanılır. 25W maksimum güç dağıtımı kapasitesi ile amplifikasyon, anahtarlama ve sinyal işleme devrelerinde çalışabilir. -65°C ile +200°C arasında geniş çalışma sıcaklık aralığı, 600mV saturasyon voltajı ve 30 minimum DC akım kazancı (hFE) özelliğine sahiptir. Endüstriyel, havacılık ve savunma uygulamalarında kullanım için uygun olan JANTXV serisine aittir. Through-hole montajı ile PCB'ye doğrudan entegrasyonu sağlanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 4 A |
| Current - Collector Cutoff (Max) | 10µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 30 @ 250mA, 1V |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 200°C (TJ) |
| Package / Case | TO-213AA, TO-66-2 |
| Part Status | Active |
| Power - Max | 25 W |
| Supplier Device Package | TO-66 (TO-213AA) |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 600mV @ 125mA, 1A |
| Voltage - Collector Emitter Breakdown (Max) | 80 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
