Transistörler - Bipolar (BJT) - Tekil

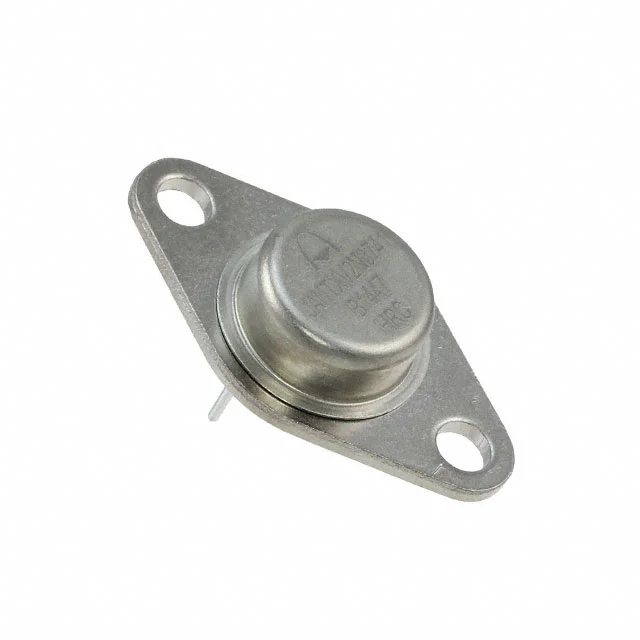

JANTXV2N3741
TRANS PNP 80V 4A TO-66
- Üretici
- MACOM Technology Solutions
- Paket/Kılıf
- TO-213AA
- Seri / Aile Numarası
- 2N3741
JANTXV2N3741 Hakkında
JANTXV2N3741, MACOM Technology Solutions tarafından üretilen TO-66 paketinde bir PNP bipolar junction transistör (BJT) bileşenidir. Maksimum 80V collector-emitter gerilimi, 4A collector akımı ve 3W güç yönetim kapasitesi ile tasarlanmıştır. Darbe ve radyasyon dirençli JANTXV versiyonudur. -65°C ile +200°C arasında çalışabilen bu transistör, yüksek sıcaklık uygulamaları, analog sinyal amplifikasyonu, anahtarlama devreleri ve güç yönetim uygulamalarında kullanılır. Minimum 30 hFE DC akım kazancı ve 600mV satürasyon gerilimi ile orta güç uygulamalarına uygundur. Through-hole montaj türü ile eski tasarımlar ve hassas endüstriyel sistemlerde tercih edilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 4 A |
| Current - Collector Cutoff (Max) | 10µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 30 @ 250mA, 1V |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 200°C (TJ) |
| Package / Case | TO-213AA, TO-66-2 |
| Part Status | Market |
| Power - Max | 3 W |
| Supplier Device Package | TO-66 (TO-213AA) |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 600mV @ 1.25mA, 1A |
| Voltage - Collector Emitter Breakdown (Max) | 80 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
