Diyotlar - Doğrultucular - Tekil

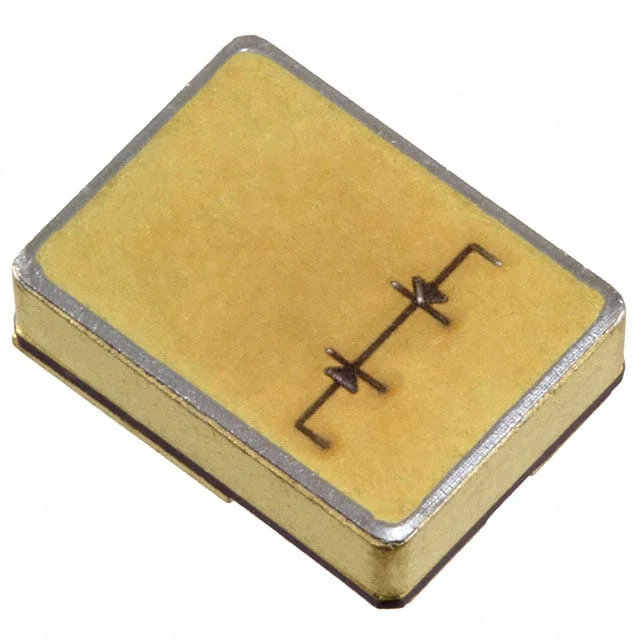

JANTXV1N6843CCU3/TR
DIODE POWER SCHOTTKY
- Üretici
- Microchip Technology
- Paket/Kılıf
- 4-SMD
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N6843
JANTXV1N6843CCU3/TR Hakkında
JANTXV1N6843CCU3/TR, Microchip Technology tarafından üretilen Schottky güç diyotudur. 100V ters gerilim yeteneğine ve 15A ortalama doğrultulmuş akım kapasitesine sahiptir. Fast recovery karakteristiğine (≤500ns) sahip olan bu diyot, anahtarlama devrelerinde ve güç kaynağı uygulamalarında düşük ön yönlü gerilim (1.27V @ 30A) sayesinde verimli çalışır. Surface mount U3 paketlemesi ile SMD tabanlı tasarımlara uygun olup, -65°C ile 150°C arasında çalışabilir. 275pF @ 5V, 1MHz kapasitans değeri ile yüksek hızlı anahtarlama ve RF uygulamalarında kullanılmaya uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 275pF @ 5V, 1MHz |
| Current - Average Rectified (Io) | 15A |
| Current - Reverse Leakage @ Vr | 10 µA @ 100 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -65°C ~ 150°C |
| Package / Case | 3-SMD, Flat Lead |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | U3 |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 1.27 V @ 30 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
