Diyotlar - Doğrultucular - Tekil

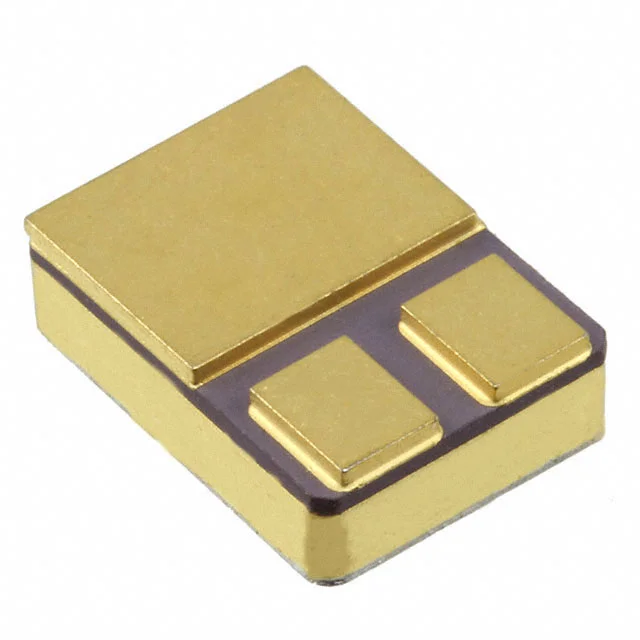

JANTXV1N6843CCU3
DIODE SCHOTTKY 100V 15A U3
- Üretici
- Microchip Technology
- Paket/Kılıf
- 4-SMD
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N6843
JANTXV1N6843CCU3 Hakkında
JANTXV1N6843CCU3, Microchip Technology tarafından üretilen 100V 15A kapasiteli Schottky diyottur. Surface Mount U3 paketinde sunulan bu hızlı kurtarma diyotu, anahtarlama güç kaynakları, DC-DC dönüştürücüler ve üreteç devrelerinde doğrultucu ve serbest tekerlek diyotu olarak kullanılır. 1.27V maksimum ileri gerilim dayanımı ve 10µA ters sızıntı akımı ile düşük kayıp uygulamalar için uygundur. -65°C ile 150°C arası geniş çalışma sıcaklığı aralığında güvenilir performans sağlar. JANTXV seviyesi kalifikasyonu ile askeri ve havacılık uygulamalarına uygun seçimdir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 275pF @ 5V, 1MHz |
| Current - Average Rectified (Io) | 15A |
| Current - Reverse Leakage @ Vr | 10 µA @ 100 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -65°C ~ 150°C |
| Package / Case | 3-SMD, Flat Lead |
| Part Status | Market |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | U3 |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 1.27 V @ 30 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
