Diyotlar - Doğrultucular - Tekil

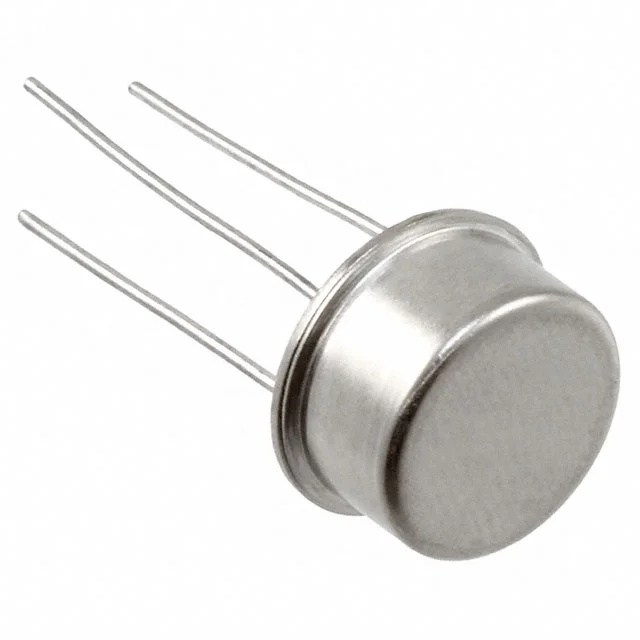

JANTXV1N6492
DIODE SCHOTTKY 45V 3.6A TO205AF
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-205AF Metal Can
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N6492
JANTXV1N6492 Hakkında
JANTXV1N6492, Microchip Technology tarafından üretilen Schottky tipi doğrultma diyotudur. 45V ters kapanma gerilimi ve 3.6A ortalama doğrultulmuş akımı ile güç kaynakları, anahtarlama devreleri ve yüksek akım uygulamalarında kullanılır. TO-205AF metal kutusu paketlemesi ile through-hole montajına uygun olup, endüstriyel sıcaklık aralığında (-65°C ~ 175°C) çalışabilir. Fast recovery karakteristiği (≤500ns) ile hızlı anahtarlama uygulamalarında tercih edilir. 560mV ileri gerilimi ve düşük kapasite değerleri ile şebeke ve güç yönetimi devrelerinde uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 450pF @ 5V, 1MHz |
| Current - Average Rectified (Io) | 3.6A |
| Current - Reverse Leakage @ Vr | 2 mA @ 45 V |
| Diode Type | Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | TO-205AF Metal Can |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-205AF (TO-39) |
| Voltage - DC Reverse (Vr) (Max) | 45 V |
| Voltage - Forward (Vf) (Max) @ If | 560 mV @ 2 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
