Diyotlar - Doğrultucular - Tekil

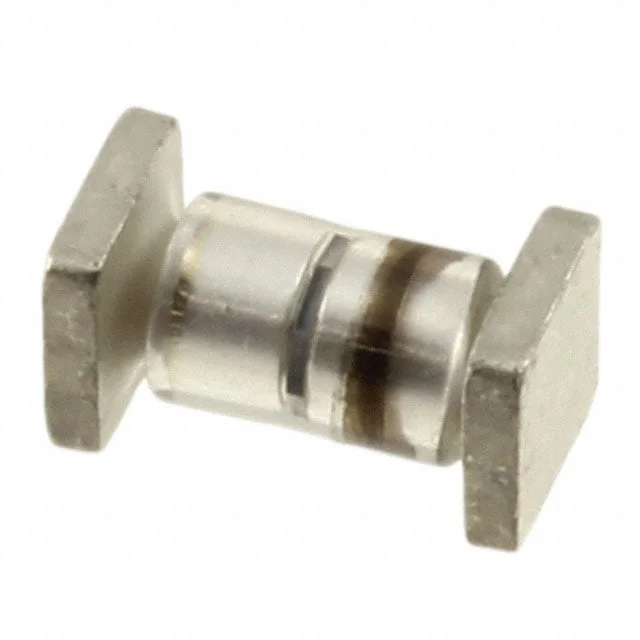

JANTXV1N5806US
DIODE GEN PURP 150V 1A D5A
- Üretici
- Microchip Technology
- Paket/Kılıf
- SQ-MELF
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N5806
JANTXV1N5806US Hakkında
JANTXV1N5806US, Microchip Technology tarafından üretilen hızlı iyileştirme diyotudur. 150V ters voltaj ve 1A ortalama doğrultma akımı kapasitesiyle tasarlanmıştır. 25ns reverse recovery time ile hızlı anahtarlamayı destekler. SQ-MELF yüzey montajlı paketinde sunulur. Güç kaynakları, endüstriyel kontrol devreleri, inverter uygulamaları ve anahtarlamalı güç kaynakları gibi doğrultma uygulamalarında kullanılır. -65°C ~ 175°C geniş çalışma sıcaklık aralığında güvenilir performans sağlar. 875mV @ 1A forward voltage karakteristiği bulunmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 25pF @ 10V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 1 µA @ 150 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | SQ-MELF, A |
| Part Status | Active |
| Reverse Recovery Time (trr) | 25 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | D-5A |
| Voltage - DC Reverse (Vr) (Max) | 150 V |
| Voltage - Forward (Vf) (Max) @ If | 875 mV @ 1 A |
