Diyotlar - Doğrultucular - Tekil

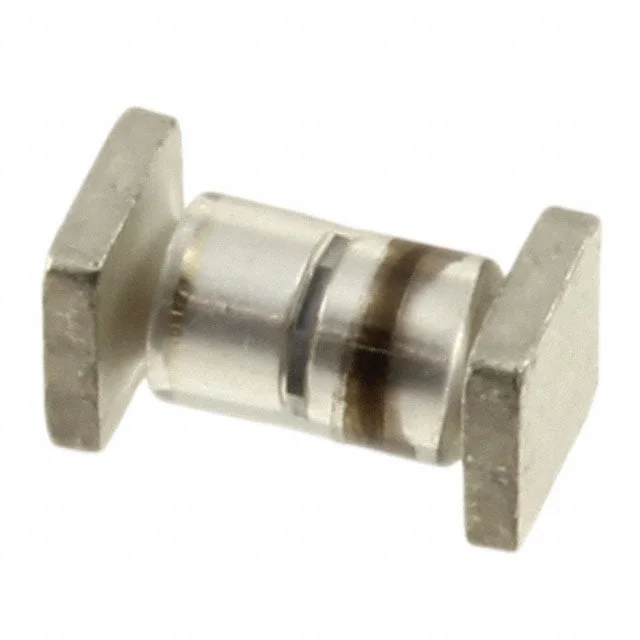

JANTXV1N5804US
DIODE GEN PURP 100V 1A D5A
- Üretici
- Microchip Technology
- Paket/Kılıf
- SQ-MELF
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N5804
JANTXV1N5804US Hakkında
JANTXV1N5804US, Microchip Technology tarafından üretilen genel amaçlı doğrultma diyotudur. 100V ters gerilim ve 1A ortalama doğrultulmuş akım kapasitesi ile güç kaynakları, AC/DC dönüştürücüler ve devre koruma uygulamalarında kullanılır. Fast recovery karakteristiği (25ns trr) ile yüksek frekans uygulamalarında tercih edilir. Surface mount SQ-MELF paketinde sunulan bileşen, -65°C ile 175°C arasında çalışabilir. Düşük forward voltage (875mV @ 1A) ve minimal reverse leakage current (1µA @ 100V) özellikleri ile verimli doğrultma sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 25pF @ 10V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 1 µA @ 100 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | SQ-MELF, A |
| Part Status | Market |
| Reverse Recovery Time (trr) | 25 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | D-5A |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 875 mV @ 1 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
