Diyotlar - Doğrultucular - Tekil

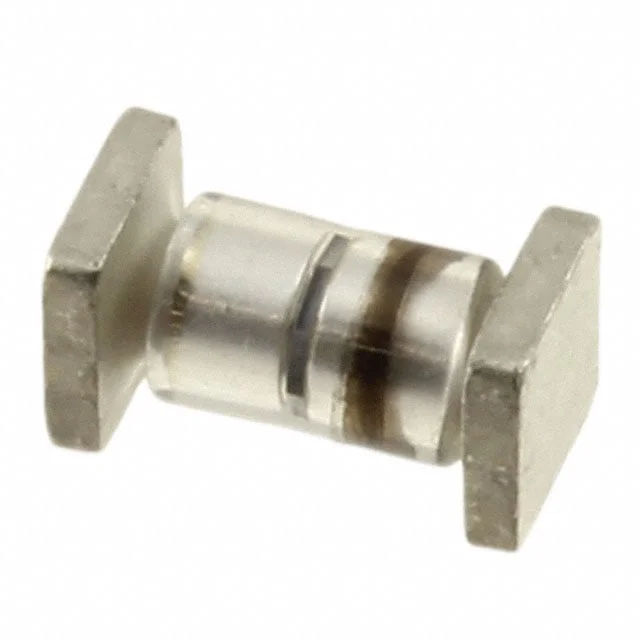

JANTXV1N5802US
DIODE GEN PURP 50V 1A D5A
- Üretici
- Microchip Technology
- Paket/Kılıf
- SQ-MELF
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N5802
JANTXV1N5802US Hakkında
JANTXV1N5802US, Microchip Technology tarafından üretilen genel amaçlı doğrultucu diyottur. 50V ters voltaj kapasitesi ve 1A ortalama doğrultulmuş akım ile tasarlanmıştır. Fast recovery özelliğine sahip bu diyot, 25 ns ters toparlanma süresine ve 875 mV ileri gerilim düşüşüne sahiptir. SQ-MELF (D-5A) yüzey montajlı paketinde sunulan bileşen, -65°C ile 175°C arasında çalışabilir. 1 µA ters sızıntı akımı ve 25 pF kapasitansı bulunan bu diyot, güç kaynakları, anahtarlama devreleri ve sinyaleme uygulamalarında kullanılan güvenilir bir bileşendir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 25pF @ 10V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 1 µA @ 50 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | SQ-MELF, A |
| Part Status | Market |
| Reverse Recovery Time (trr) | 25 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | D-5A |
| Voltage - DC Reverse (Vr) (Max) | 50 V |
| Voltage - Forward (Vf) (Max) @ If | 875 mV @ 1 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
