Diyotlar - Doğrultucular - Tekil

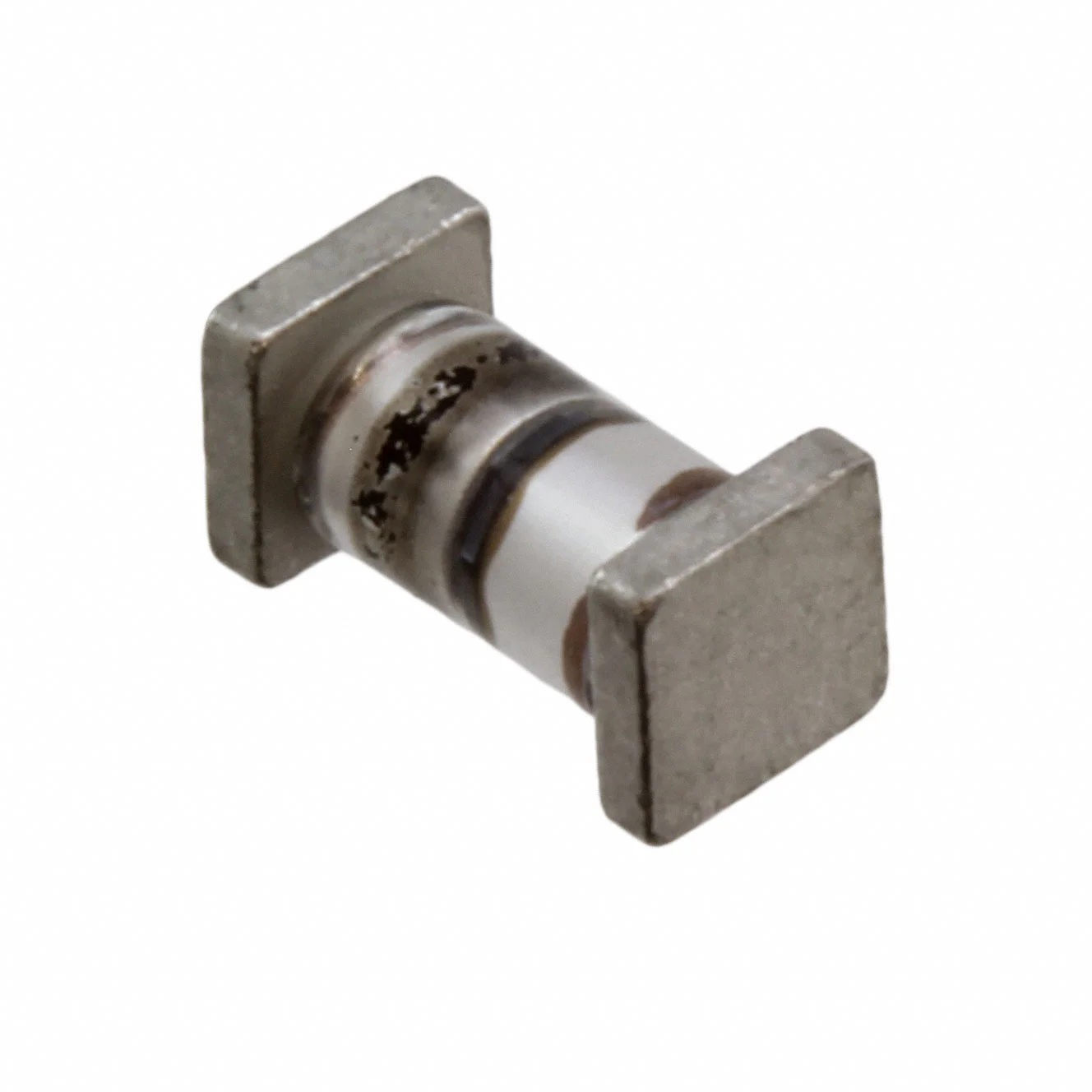

JANTXV1N5614US
DIODE GEN PURP 200V 1A D5A
- Üretici
- Microchip Technology
- Paket/Kılıf
- SQ-MELF
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N5614
JANTXV1N5614US Hakkında
JANTXV1N5614US, Microchip Technology tarafından üretilen genel amaçlı doğrultucu diyottur. 200V ters voltaj ve 1A ortalama doğrultulmuş akım kapasitesine sahip olan bu bileşen, anahtarlama güç kaynakları, AC/DC dönüştürücüler ve doğrultucu devrelerinde kullanılır. Surface mount SQ-MELF (D-5A) paketinde sunulan bileşen, 2 µs reverse recovery time ile standart hızlı iyileştirme performansı sağlar. -65°C ile +200°C arasında çalışabilir ve 1.3V (3A'de) forward voltaj değerine sahiptir. 500nA'lik düşük ters kaçak akımı, güvenilir devre tasarımı için uygun özellikleri sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 500 nA @ 200 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -65°C ~ 200°C |
| Package / Case | SQ-MELF, A |
| Part Status | Active |
| Reverse Recovery Time (trr) | 2 µs |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | D-5A |
| Voltage - DC Reverse (Vr) (Max) | 200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.3 V @ 3 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
