Diyotlar - Doğrultucular - Tekil

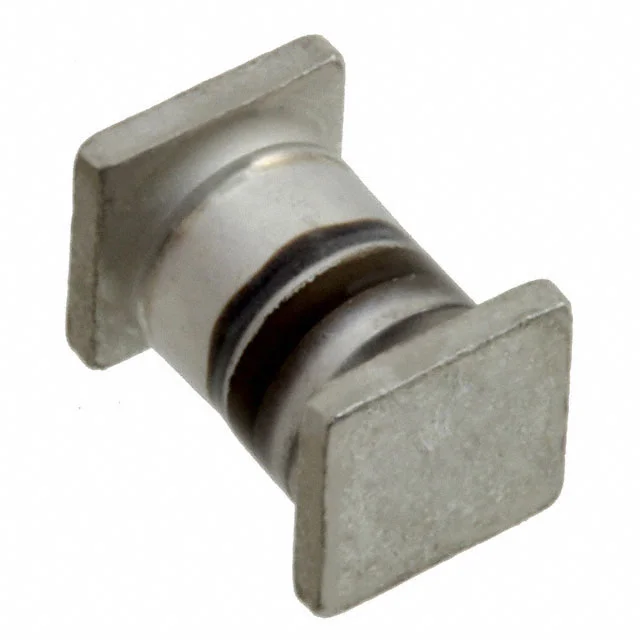

JANTXV1N5552US
DIODE GEN PURP 600V 3A B-MELF
- Üretici
- Microchip Technology
- Paket/Kılıf
- SQ-MELF
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N5552
JANTXV1N5552US Hakkında
JANTXV1N5552US, Microchip Technology tarafından üretilen 600V 3A kapasiteli genel amaçlı doğrultucu diyottur. B-MELF (SQ-MELF) yüzey montaj paketinde sunulan bu bileşen, 1.2V maksimum ileri gerilim düşüşü ve 2 µs reverse recovery time özellikleriyle standart hızda doğrultma uygulamalarında kullanılır. -65°C ile 175°C arasında çalışma sıcaklığı aralığında, AC/DC güç kaynakları, adaptörler ve endüstriyel elektrik devreleri gibi uygulamalarda kullanılmaya uygundur. JANTXV versiyonu, uzun raf ömrü ve güvenilir performans gerektiren kritik uygulamalar için seçilmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 3A |
| Current - Reverse Leakage @ Vr | 1 µA @ 600 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | SQ-MELF, B |
| Part Status | Active |
| Reverse Recovery Time (trr) | 2 µs |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | D-5B |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.2 V @ 9 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
