Transistörler - Bipolar (BJT) - Diziler

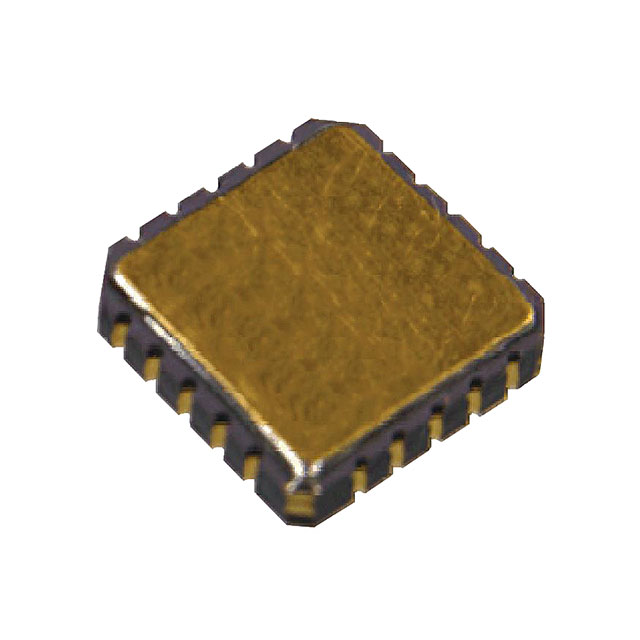

JANTX2N6989U/TR
TRANSISTOR QUAD SMALL-SIGNAL BJT
- Üretici
- Microchip Technology
- Paket/Kılıf
- 20-CLCC
- Seri / Aile Numarası
- 2N6989
JANTX2N6989U/TR Hakkında
JANTX2N6989U/TR, Microchip Technology tarafından üretilen dört adet NPN küçük-sinyal bipolar junction transistörü (BJT) içeren bir quad transistör dizisidir. Surface mount 20-CLCC paketinde sunulan bu bileşen, 800mA maksimum collector akımı ve 100 minimum DC akım kazancı (hFE) ile karakterize edilmiştir. 50V collector-emitter breakdown voltajı ve 1W maksimum güç derecelendirmesi ile, analog amplifikasyon, switching uygulamaları ve sinyal işleme devrelerinde kullanılmaya uygundur. -65°C ile 200°C arasında çalışma sıcaklığı aralığında güvenilir performans sağlar. Integrated quad konfigürasyonu, kompakt tasarımlar ve düşük bileşen sayısı gerektiren uygulamalarda yararlıdır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 800mA |
| Current - Collector Cutoff (Max) | 10µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 150mA, 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -65°C ~ 200°C (TJ) |
| Package / Case | 20-CLCC |
| Part Status | Active |
| Power - Max | 1W |
| Supplier Device Package | 20-CLCC |
| Transistor Type | 4 NPN (Quad) |
| Vce Saturation (Max) @ Ib, Ic | 1V @ 50mA, 500mA |
| Voltage - Collector Emitter Breakdown (Max) | 50V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
