Transistörler - Bipolar (BJT) - Tekil

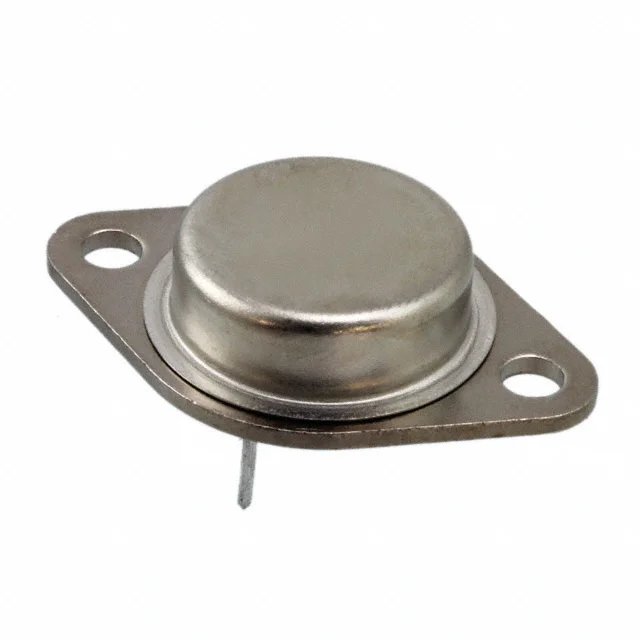

JANTX2N6650
TRANS PNP DARL 80V 10A TO-3
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-204AA
- Seri / Aile Numarası
- 2N6650
JANTX2N6650 Hakkında
JANTX2N6650, Microchip Technology tarafından üretilen PNP Darlington transistörüdür. TO-3 (TO-204AA) paketinde sunulan bu komponent, yüksek akım uygulamaları için tasarlanmıştır. Maksimum 10A kolektör akımı ve 80V ters bozulma gerilimi ile güç amplifikasyon, motor kontrol ve anahtarlama uygulamalarında kullanılır. 1000 minimum DC current gain değeri ile düşük baz akımında yüksek kolektör akımı sağlar. -65°C ile 175°C arasında çalışma sıcaklığı aralığında güvenilir performans sunar. Through-hole montaj türü ile geleneksel PCB tasarımlarında yerleştirilir. Endüstriyel ve askeri uygulamalar için JANTX versiyonu mevcuttur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10 A |
| Current - Collector Cutoff (Max) | 1mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 1000 @ 5A, 3V |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 175°C (TJ) |
| Package / Case | TO-204AA, TO-3 |
| Part Status | Market |
| Power - Max | 5 W |
| Supplier Device Package | TO-204AA (TO-3) |
| Transistor Type | PNP - Darlington |
| Vce Saturation (Max) @ Ib, Ic | 3V @ 100µA, 10A |
| Voltage - Collector Emitter Breakdown (Max) | 80 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
