Transistörler - Bipolar (BJT) - Tekil

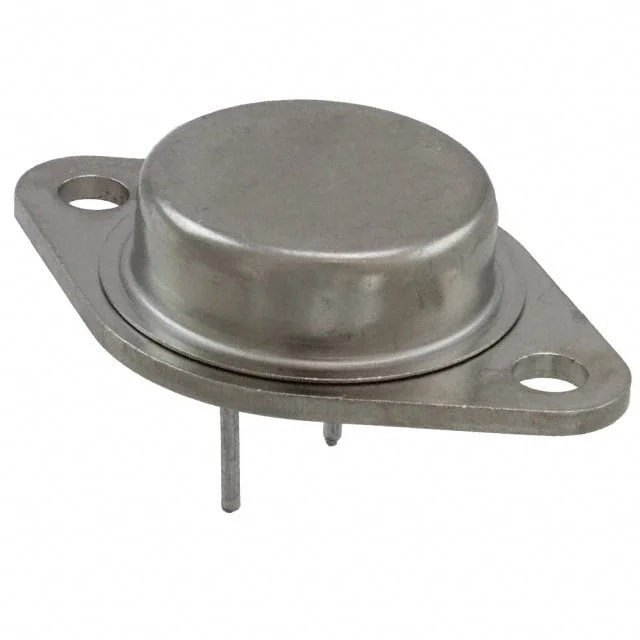

JANTX2N6287
TRANS PNP DARL 100V 20A TO-3
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-204AA
- Seri / Aile Numarası
- 2N6287
JANTX2N6287 Hakkında
JANTX2N6287, Microchip Technology tarafından üretilen PNP Darlington transistördür. TO-3 paketinde sunulan bu komponent, maksimum 20A kollektör akımı ve 100V C-E breakdown voltajı ile yüksek akım uygulamalarında kullanılır. 1250 minimum DC current gain (hFE) ve 3V maksimum saturation voltajı sayesinde anahtarlama ve güç yönetimi devrelerinde etkili performans sağlar. 175W maksimum güç derecelendirmesi ile endüstriyel motor kontrolü, güç amplifikatörleri ve ağır yük anahtarlaması uygulamalarında tercih edilir. -65°C ile +175°C arasında çalışabilen bu transistör, kritik uygulamalarda güvenilir çalışma garantisi sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 20 A |
| Current - Collector Cutoff (Max) | 1mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 1250 @ 10A, 3V |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 175°C (TJ) |
| Package / Case | TO-204AA, TO-3 |
| Part Status | Active |
| Power - Max | 175 W |
| Supplier Device Package | TO-3 |
| Transistor Type | PNP - Darlington |
| Vce Saturation (Max) @ Ib, Ic | 3V @ 200mA, 20A |
| Voltage - Collector Emitter Breakdown (Max) | 100 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
