Transistörler - Bipolar (BJT) - Tekil
JANTX2N6287
DIODE
- Üretici
- MACOM Technology Solutions
- Paket/Kılıf
- TO-204AA
- Seri / Aile Numarası
- 2N6287
JANTX2N6287 Hakkında

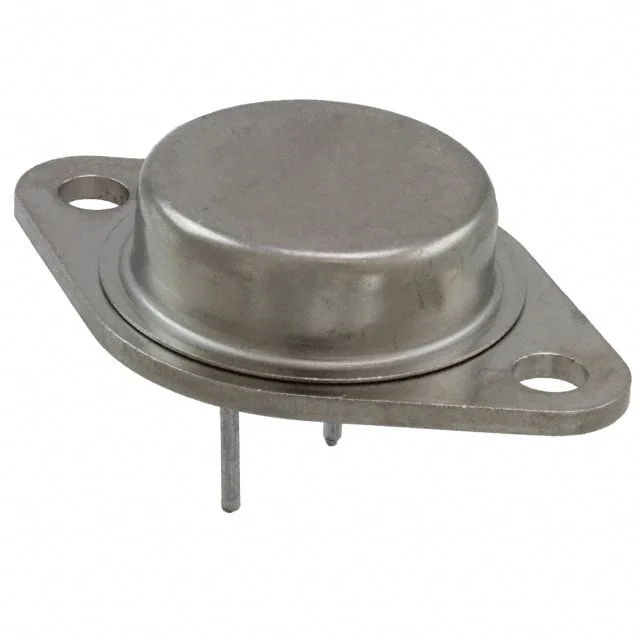

JANTX2N6287, MACOM tarafından üretilen PNP Darlington transistördür. 20A maksimum collector akımı ve 175W güç dağıtım kapasitesi ile güç amplifikasyon uygulamalarında kullanılır. TO-204AA (TO-3) paketinde sağlanan bu transistör, yüksek akım kazancı (hFE minimum 1000 @ 6A, 3V) ile özellikle güç sürücüsü ve ses amplifikatör devreleri gibi uygulamalarda tercih edilir. 100V collector-emitter breakdown voltajı ve -65°C ile +175°C geniş işletme sıcaklık aralığı ile çeşitli endüstriyel ve otomoktif uygulamalarına uygun hale getirir. Through-hole montaj tipi, geleneksel PCB tasarımlarında kullanıma elverişlidir. Üretimi JANTX seviyesi askeri standartlarına uygun olarak gerçekleştirilmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 20 A |
| Current - Collector Cutoff (Max) | 1mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 1000 @ 6A, 3V |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 175°C (TJ) |
| Package / Case | TO-204AA, TO-3 |
| Part Status | Market |
| Power - Max | 175 W |
| Supplier Device Package | TO-3 |
| Transistor Type | PNP - Darlington |
| Vce Saturation (Max) @ Ib, Ic | 3V @ 200mA, 20A |
| Voltage - Collector Emitter Breakdown (Max) | 100 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
