Transistörler - Bipolar (BJT) - Tekil
JANTX2N6284
DIODE
- Üretici
- MACOM Technology Solutions
- Paket/Kılıf
- TO-204AA
- Seri / Aile Numarası
- 2N6284
JANTX2N6284 Hakkında

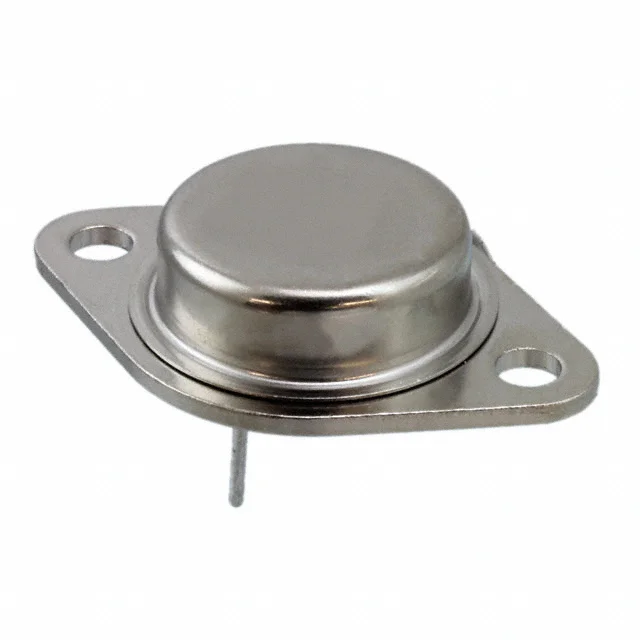

JANTX2N6284, MACOM Technology Solutions tarafından üretilen NPN Darlington transistörüdür. TO-204AA (TO-3) paketinde sunulan bu komponent, 20 A'e kadar collector akımını, 175 W güç disipasyonunu destekler. 100 V breakdown voltajı ve geniş çalışma sıcaklık aralığı (-65°C ~ 200°C) ile endüstriyel ve askeri uygulamalarda kullanım için tasarlanmıştır. Yüksek DC akım kazancı (hFE min 1250 @ 10A, 3V) sayesinde güç anahtarlama, motor kontrolü ve yüksek akımı gerektiren devre tasarımlarında etkin bir çözüm sunar. Through-hole montaj tipi PCB entegrasyonunu kolaylaştırır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 20 A |
| Current - Collector Cutoff (Max) | 1mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 1250 @ 10A, 3V |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 200°C (TJ) |
| Package / Case | TO-204AA, TO-3 |
| Part Status | Market |
| Power - Max | 175 W |
| Supplier Device Package | TO-204AA (TO-3) |
| Transistor Type | NPN - Darlington |
| Vce Saturation (Max) @ Ib, Ic | 3V @ 200mA, 20A |
| Voltage - Collector Emitter Breakdown (Max) | 100 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
