Transistörler - Bipolar (BJT) - Tekil

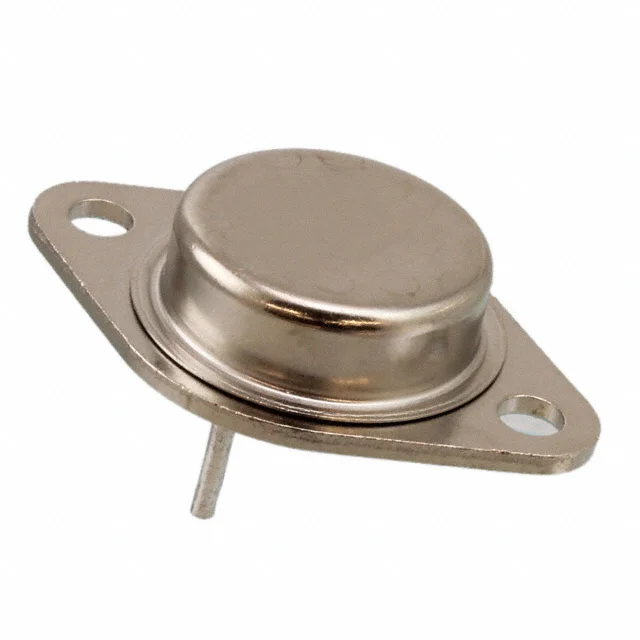

JANTX2N6274
TRANS NPN 100V 50A TO-3
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-204AE
- Seri / Aile Numarası
- 2N6274
JANTX2N6274 Hakkında
JANTX2N6274, Microchip Technology tarafından üretilen yüksek akım kapasitesine sahip NPN bipolar transistördür. 100V collector-emitter breakdown voltajı ve 50A maksimum collector akımı ile güç uygulamalarında kullanılmak üzere tasarlanmıştır. 250W maksimum güç seviyesi ile motor kontrol, güç amplifikatörleri, anahtarlama devreleri ve güç kaynağı uygulamalarında tercih edilir. TO-204AE (TO-3) paketinde gelen komponent, -65°C ile 200°C arasında çalışabilir. 20A/4V koşullarında minimum 30 DC akım kazancı sunarak endüstriyel ve havacılık uygulamalarında güvenilir performans sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 50 A |
| Current - Collector Cutoff (Max) | 50µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 30 @ 20A, 4V |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 200°C (TJ) |
| Package / Case | TO-204AE |
| Part Status | Active |
| Power - Max | 250 W |
| Supplier Device Package | TO-3 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 3V @ 10A, 50A |
| Voltage - Collector Emitter Breakdown (Max) | 100 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
