Transistörler - Bipolar (BJT) - Tekil

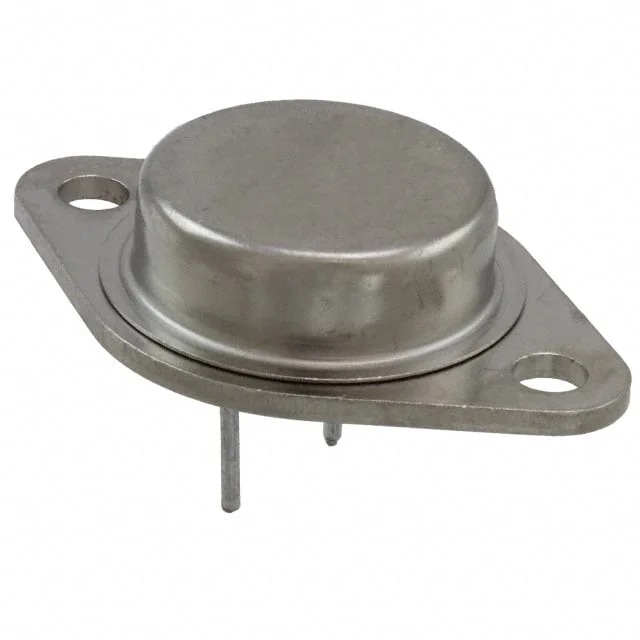

JANTX2N6251
TRANS NPN 350V 10A TO-3
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-204AA
- Seri / Aile Numarası
- 2N6251
JANTX2N6251 Hakkında
JANTX2N6251, Microchip Technology tarafından üretilen yüksek voltaj NPN bipolar transistörüdür. TO-3 metal kapsülü ile sunulan bu komponent, 350V collector-emitter breakdown voltajı ve 10A maksimum collector akımı ile güç uygulamalarında kullanılmak üzere tasarlanmıştır. 5.5W maksimum güç dağılımı kapasitesi ile sürücü devrelerinde, anahtarlama uygulamalarında ve AC/DC güç kaynağı tasarımlarında yer bulur. -65°C ile 200°C arasındaki çalışma sıcaklık aralığı, hem endüstriyel hem de askeri uygulamalara uygunluğunu gösterir. Through-hole montaj tipi ile PCB'ye doğrudan lehimleme yapılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10 A |
| Current - Collector Cutoff (Max) | 1mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 6 @ 10A, 3V |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 200°C (TJ) |
| Package / Case | TO-204AA, TO-3 |
| Part Status | Active |
| Power - Max | 5.5 W |
| Supplier Device Package | TO-3 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 1.5V @ 1.67A, 10A |
| Voltage - Collector Emitter Breakdown (Max) | 350 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
