Transistörler - Bipolar (BJT) - Tekil

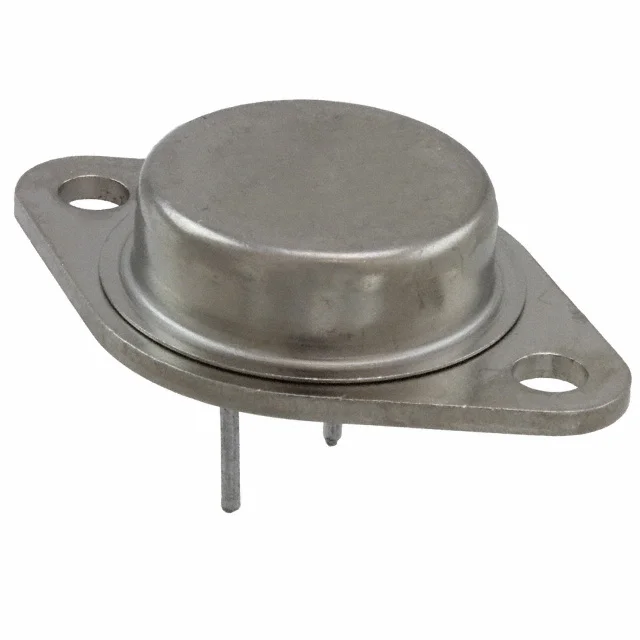

JANTX2N6058
TRANS NPN DARL 80V 12A TO-3
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-204AA
- Seri / Aile Numarası
- 2N6058
JANTX2N6058 Hakkında
JANTX2N6058, Microchip Technology tarafından üretilen NPN Darlington transistörüdür. TO-3 paketinde sunulan bu bileşen, 12A kadar yüksek kollektör akımını ve 80V kesme voltajını destekler. 150W maksimum güç yayma kapasitesi ile güç amplifikasyon uygulamalarında kullanılır. 1000 minimum DC akım kazancı (hFE) ile düşük bazlama akımında çalışabilir. -55°C ile 175°C arasında çalışma sıcaklığında güvenilir performans sunar. Motor kontrol, güç kaynakları, ses amplifikasyonu ve endüstriyel kontrol devreleri başta olmak üzere analog güç yönetimi gerektiren uygulamalarda tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 12 A |
| Current - Collector Cutoff (Max) | 1mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 1000 @ 6A, 3V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-204AA, TO-3 |
| Part Status | Active |
| Power - Max | 150 W |
| Supplier Device Package | TO-3 |
| Transistor Type | NPN - Darlington |
| Vce Saturation (Max) @ Ib, Ic | 3V @ 120mA, 12A |
| Voltage - Collector Emitter Breakdown (Max) | 80 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
