Transistörler - Bipolar (BJT) - Tekil

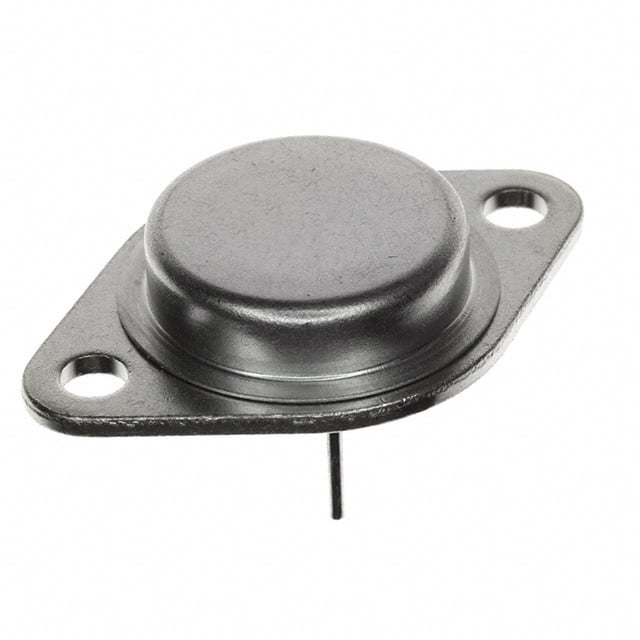

JANTX2N6052
TRANS PNP DARL 100V 12A TO-3
- Paket/Kılıf
- TO-204AA
- Seri / Aile Numarası
- 2N6052
JANTX2N6052 Hakkında
JANTX2N6052, American Microsemiconductor tarafından üretilen PNP Darlington transistördür. 100V collector-emitter breakdown voltajı ve 12A maksimum collector akımı ile güç uygulamalarında kullanılır. 150W maksimum güç dissipasyonu kapasitesiyle yüksek akım anahtarlama ve amplifikasyon işlemlerine uygundur. TO-3 paketinde sunulan bu bileşen, -55°C ile 175°C arasında çalışabilir. Darlington yapısı nedeniyle 1000 minimum DC akım kazancı (hFE) özelliğine sahiptir. Endüstriyel kontrol devreleri, motor sürücüleri ve güç yönetim sistemlerinde yaygın olarak kullanılır. Through-hole montaj tipiyle PCB'ye direkt lehimlenir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 12 A |
| Current - Collector Cutoff (Max) | 1mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 1000 @ 6A, 3V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-204AA, TO-3 |
| Part Status | Active |
| Power - Max | 150 W |
| Supplier Device Package | TO-204AA (TO-3) |
| Transistor Type | PNP - Darlington |
| Vce Saturation (Max) @ Ib, Ic | 3V @ 120mA, 12A |
| Voltage - Collector Emitter Breakdown (Max) | 100 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
