Transistörler - Bipolar (BJT) - Tekil

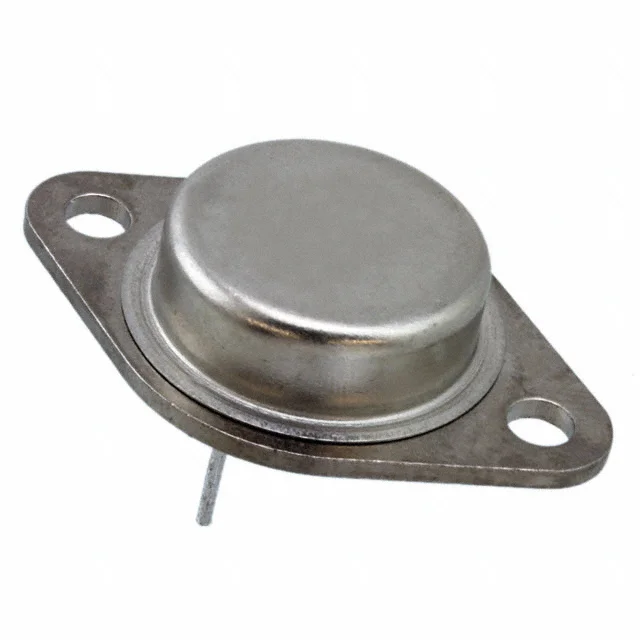

JANTX2N6051
TRANS PNP DARL 80V 12A TO-3
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-204AA
- Seri / Aile Numarası
- 2N6051
JANTX2N6051 Hakkında
JANTX2N6051, Microchip Technology tarafından üretilen PNP Darlington transistörüdür. TO-204AA (TO-3) paketinde sunulan bu komponent, maksimum 12A kollektor akımı ve 80V gerilim dayanımı ile güç uygulamalarında kullanılmak üzere tasarlanmıştır. 1000 minimum DC akım kazancı (hFE) ve 3V saturasyon gerilimi sayesinde anahtarlama ve güç yönetimi devrelerinde etkili bir çözüm sunar. 150W maksimum güç dağıtımı kapasitesi ile motor kontrol, güç kaynakları, röle sürücüleri ve benzer uygulamalarda yaygın olarak kullanılır. Geniş çalışma sıcaklığı aralığı (-55°C ~ 175°C) sayesinde endüstriyel ortamlarda güvenilir performans sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 12 A |
| Current - Collector Cutoff (Max) | 1mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 1000 @ 6A, 3V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-204AA, TO-3 |
| Part Status | Active |
| Power - Max | 150 W |
| Supplier Device Package | TO-204AA (TO-3) |
| Transistor Type | PNP - Darlington |
| Vce Saturation (Max) @ Ib, Ic | 3V @ 120mA, 12A |
| Voltage - Collector Emitter Breakdown (Max) | 80 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
