Transistörler - Bipolar (BJT) - Tekil

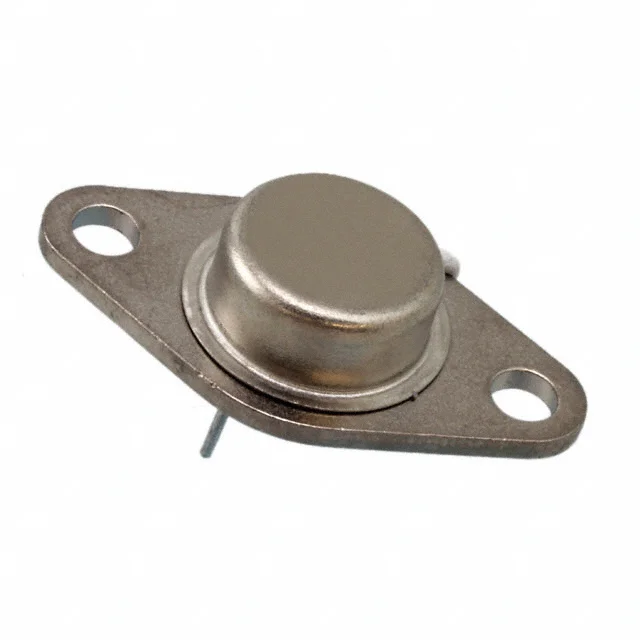

JANTX2N5665
TRANS NPN 300V 5A TO-66
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-213AA
- Seri / Aile Numarası
- 2N5665
JANTX2N5665 Hakkında
JANTX2N5665, Microchip Technology tarafından üretilen NPN tipi bipolar junction transistördür. 300V collector-emitter breakdown voltajı ve 5A maksimum collector akımı ile orta güç uygulamaları için tasarlanmıştır. TO-66 metal kütü paketinde sunulan bu transistör, -65°C ile +200°C arasında çalışabilir ve 2.5W maksimum güç tüketebilir. 1V'lik doyum voltajı ve düşük cutoff akımı (200nA) sayesinde anahtarlama ve amplifikasyon devrelerinde kullanılabilir. Military grade JANTX serisine ait olması, güvenilirlik ve dayanıklılık gerekli uygulamalarda tercih edilmesini sağlar. TO-213AA komponent montajı ile through-hole tekniği destekler.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 5 A |
| Current - Collector Cutoff (Max) | 200nA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 25 @ 1A, 5V |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 200°C (TJ) |
| Package / Case | TO-213AA, TO-66-2 |
| Part Status | Active |
| Power - Max | 2.5 W |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 1V @ 1A, 5A |
| Voltage - Collector Emitter Breakdown (Max) | 300 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
