Transistörler - Bipolar (BJT) - Tekil

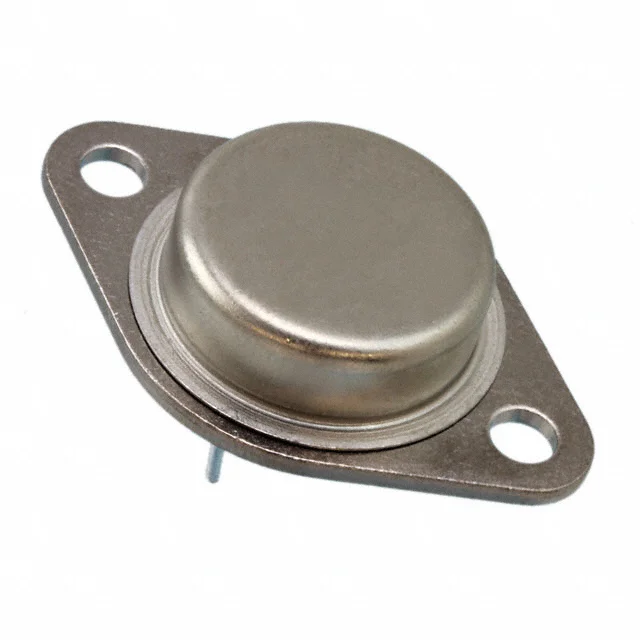

JANTX2N5303
TRANS NPN 80V 20A TO-3
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-204AA
- Seri / Aile Numarası
- 2N5303
JANTX2N5303 Hakkında
JANTX2N5303, Microchip Technology tarafından üretilen NPN bipolar junction transistördür. TO-3 (TO-204AA) paketinde sunulan bu transistör, 80V maksimum collector-emitter gerilimi ile yüksek voltaj uygulamalarında kullanılır. 20A maksimum collector akımı ve 5W maksimum güç derecelendirmesi sayesinde orta-güçlü anahtarlama ve amplifikasyon devreleri için uygundur. 2V doyum gerilimi ile verimli güç kullanımı sağlar. Through-hole montaj tipi ile geleneksel PCB tasarımlarına entegre edilebilir. Endüstriyel kontrol sistemleri, motor sürücüleri ve güç amplifikatörleri gibi uygulamalarda yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 20 A |
| Current - Collector Cutoff (Max) | 10µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 15 @ 10A, 2V |
| Mounting Type | Through Hole |
| Package / Case | TO-204AA, TO-3 |
| Part Status | Active |
| Power - Max | 5 W |
| Supplier Device Package | TO-3 (TO-204AA) |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 2V @ 4A, 20A |
| Voltage - Collector Emitter Breakdown (Max) | 80 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
