Transistörler - Bipolar (BJT) - Diziler

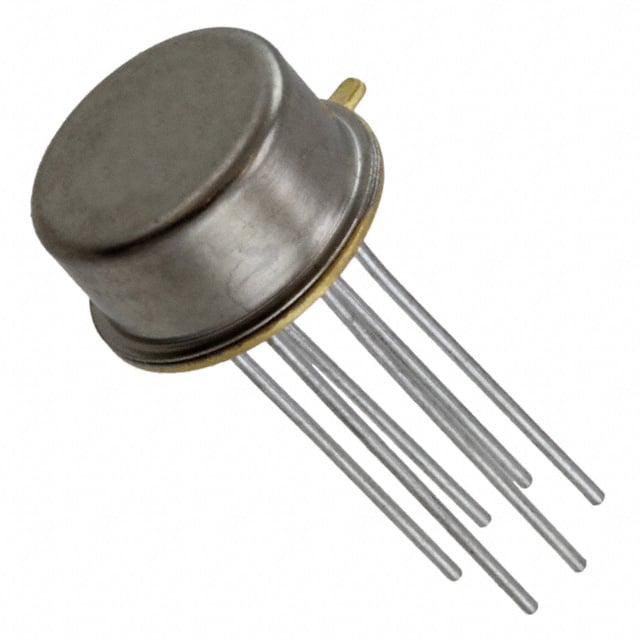

JANTX2N4854
TRANS NPN/PNP 40V 0.6A TO78
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-78-6 Metal Can
- Seri / Aile Numarası
- 2N4854
JANTX2N4854 Hakkında
JANTX2N4854, Microchip Technology tarafından üretilen NPN/PNP transistör dizisidir. TO-78-6 metal kapa paketinde sunulan bu bileşen, maksimum 600mA kolektör akımı ve 40V yıkılma voltajına sahiptir. DC akım kazancı (hFE) 150mA ve 10V koşullarında minimum 100'dür. 600mW maksimum güç dissipasyon kapasitesi ile genel sinyal amplifikasyon ve anahtarlama uygulamalarında kullanılır. -65°C ile 200°C arasında geniş çalışma sıcaklık aralığında çalışabilir. Saturasyon voltajı 400mV (15mA base akımı, 150mA kolektör akımı) ile düşük güç uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 600mA |
| Current - Collector Cutoff (Max) | 10µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 100 @ 150mA, 10V |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 200°C (TJ) |
| Package / Case | TO-78-6 Metal Can |
| Part Status | Active |
| Power - Max | 600mW |
| Supplier Device Package | TO-78-6 |
| Transistor Type | NPN, PNP |
| Vce Saturation (Max) @ Ib, Ic | 400mV @ 15mA, 150mA |
| Voltage - Collector Emitter Breakdown (Max) | 40V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
