Transistörler - Bipolar (BJT) - Tekil

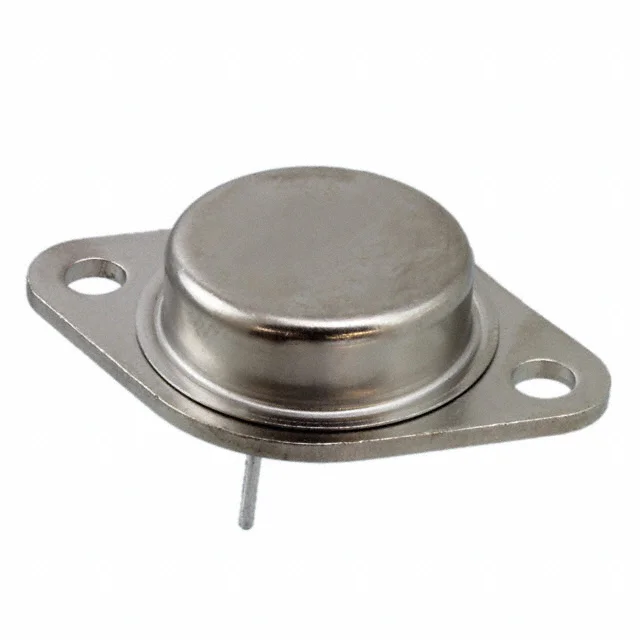

JANTX2N3792
TRANS PNP 80V 10A TO-3
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-204AA
- Seri / Aile Numarası
- 2N3792
JANTX2N3792 Hakkında
JANTX2N3792, Microchip Technology tarafından üretilen bir PNP tipi bipolar junction transistördür (BJT). TO-3 paketinde sunulan bu transistör, yüksek akım uygulamalarında kullanılmak üzere tasarlanmıştır. Maksimum 80V kolektör-emitter gerilimi ve 10A kolektör akımı dayanımı ile güç amplifikasyonu, anahtarlama ve motor kontrolü gibi endüstriyel uygulamalarda yer alır. 5W maksimum güç dağıtımı kapasitesi ile regülatör çıkışları, ses amplifikatörleri ve DC/DC dönüştürücü uygulamalarında tercih edilir. -65°C ile 200°C arası geniş çalışma sıcaklık aralığı, zorlu çevre koşullarında kullanım imkanı sunar. DC akım kazancı (hFE) 30 (3A, 2V koşullarında) olup, satürasyon gerilimi 2.5V'dir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10 A |
| Current - Collector Cutoff (Max) | 5mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 30 @ 3A, 2V |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 200°C (TJ) |
| Package / Case | TO-204AA, TO-3 |
| Part Status | Active |
| Power - Max | 5 W |
| Supplier Device Package | TO-3 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 2.5V @ 2A, 10A |
| Voltage - Collector Emitter Breakdown (Max) | 80 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
