Transistörler - Bipolar (BJT) - Tekil

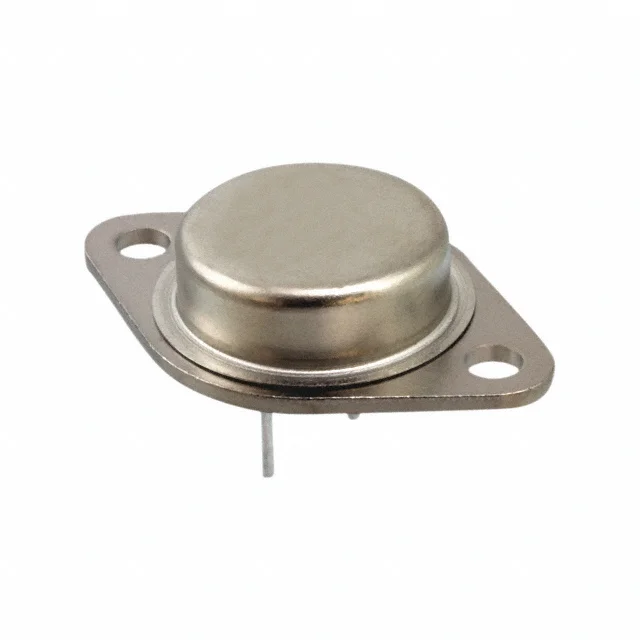

JANTX2N3716
DIODE
- Üretici
- MACOM Technology Solutions
- Paket/Kılıf
- TO-204AA
- Seri / Aile Numarası
- 2N3716
JANTX2N3716 Hakkında
JANTX2N3716, MACOM tarafından üretilen NPN tipi bipolar junction transistör (BJT) olup, 10A maksimum kollektör akımı ve 5W güç yeteneğine sahiptir. TO-3 paketinde sunulan bu bileşen, 80V maksimum Vce(BR)CEO breakdown voltajı ile orta güç uygulamalarında kullanılır. -65°C ile 200°C arasında geniş sıcaklık aralığında çalışabilmesi, endüstriyel ve askeri uygulamalarda tercih edilmesini sağlar. 2.5V saturasyon voltajı ve 30 minimum hFE değeri ile anahtarlama ve amplifikasyon devrelerinde uygulanmaktadır. Through-hole montaj tipi klasik elektronik tasarımlarda kullanıma uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 10 A |
| Current - Collector Cutoff (Max) | 10µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 30 @ 3A, 2V |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 200°C (TJ) |
| Package / Case | TO-204AA, TO-3 |
| Part Status | Market |
| Power - Max | 5 W |
| Supplier Device Package | TO-204AA (TO-3) |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 2.5V @ 2A, 10A |
| Voltage - Collector Emitter Breakdown (Max) | 80 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
