Transistörler - Bipolar (BJT) - Tekil
JANTX2N3467
TRANS PNP 40V 1A TO-39
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-205AD
- Seri / Aile Numarası
- 2N3467
JANTX2N3467 Hakkında

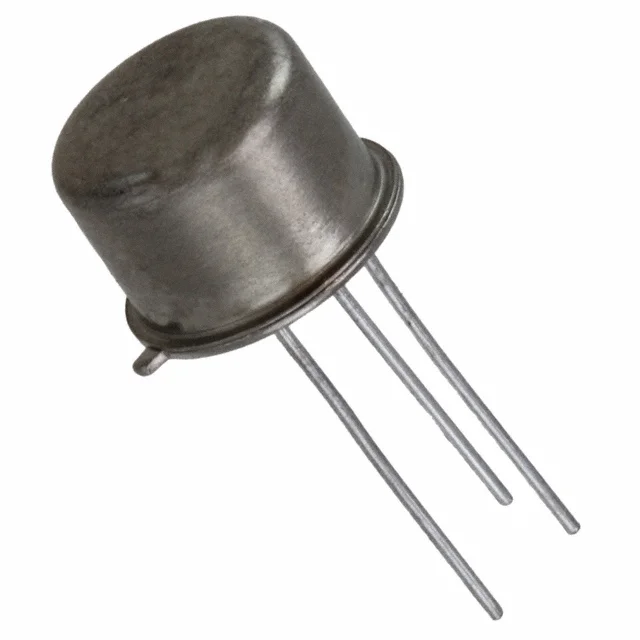

JANTX2N3467, Microchip Technology tarafından üretilen TO-39 metal kutu paketinde bir PNP bipolar transistördür. Maksimum 1A kollektör akımı ve 40V gerilim değerleriyle, genel amaçlı anahtarlama ve amplifikasyon uygulamalarında kullanılır. 1W güç sınırı ile düşük güçlü devreler, sinyal işleme ve kontrol uygulamalarında tercih edilir. -55°C ile 175°C arasında çalışabilen bu transistör, endüstriyel ve askeri standartlara uygun JANTX versiyonudur. Vce doyum gerilimi 1.2V olup, 500mA'de minimum 40 hFE akım kazancı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1 A |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 40 @ 500mA, 1V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-205AD, TO-39-3 Metal Can |
| Part Status | Active |
| Power - Max | 1 W |
| Supplier Device Package | TO-39 |
| Transistor Type | PNP |
| Vce Saturation (Max) @ Ib, Ic | 1.2V @ 100mA, 1A |
| Voltage - Collector Emitter Breakdown (Max) | 40 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
