Transistörler - Bipolar (BJT) - Tekil

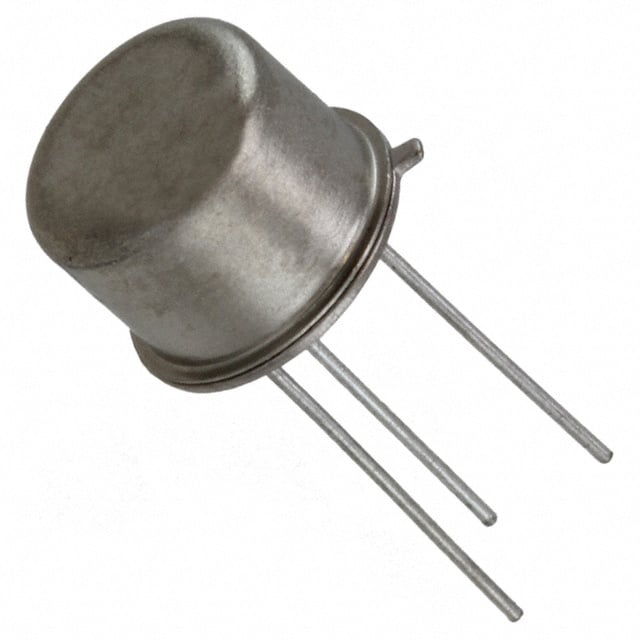

JANTX2N3440
TRANS NPN 250V 1A
- Paket/Kılıf
- TO-205AD
- Seri / Aile Numarası
- 2N3440
JANTX2N3440 Hakkında
JANTX2N3440, American Microsemiconductor tarafından üretilen NPN bipolar transistördür. TO-39 metal kasa içinde sunulan bu komponent, yüksek voltaj uygulamaları için tasarlanmıştır. 250V collector-emitter gerilimi ve 1A maksimum collector akımı ile güç elektroniklerinde, RF amplifikatörlerinde ve anahtarlama uygulamalarında kullanılır. -65°C ile +200°C arasında çalışabilen bu transistör, 800mW güç disipasyon kapasitesine sahiptir. 40 minimum DC akım kazancı (20mA, 10V'ta) ile doğrusal amplifikasyon uygulamalarında da tercih edilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1 A |
| Current - Collector Cutoff (Max) | 2µA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 40 @ 20mA, 10V |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 200°C (TJ) |
| Package / Case | TO-205AD, TO-39-3 Metal Can |
| Part Status | Active |
| Power - Max | 800 mW |
| Supplier Device Package | TO-39 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 500mV @ 4mA, 50mA |
| Voltage - Collector Emitter Breakdown (Max) | 250 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
