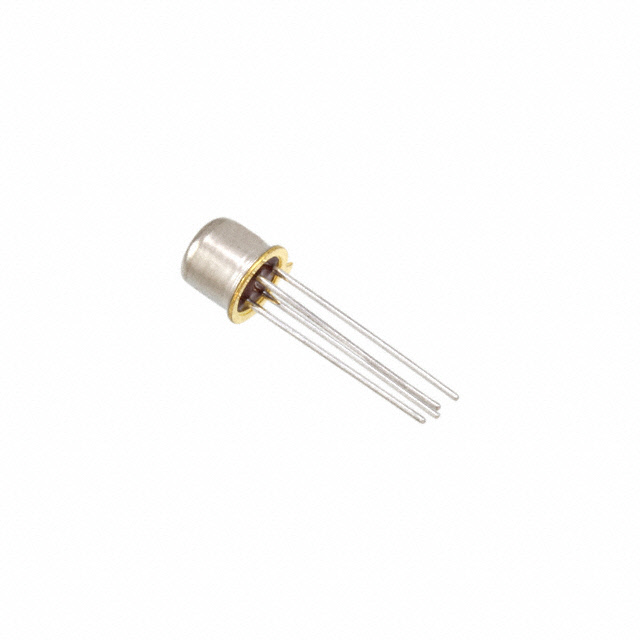

JANTX2N2857
RF TRANS NPN 15V 500MHZ TO72
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-72-3 Metal Can
- Kategori
- Transistörler - Bipolar (BJT) - RF
- Seri / Aile Numarası
- 2N2857
JANTX2N2857 Hakkında
JANTX2N2857, Microchip Technology tarafından üretilen NPN tipi RF transistörüdür. 500MHz transition frequency ile yüksek frekanslı uygulamalarda kullanılmak üzere tasarlanmıştır. TO-72 metal kutu paketinde sunulan bu komponent, 40mA maksimum collector akımı ve 15V breakdown voltajı ile çalışabilir. 450MHz'de 12.5dB ile 21dB arasında kazanç ve 4.5dB noise figure sunmaktadır. -65°C ile 200°C arasında geniş sıcaklık aralığında çalışabilen bu transistör, RF amplifikasyon, sinyal işleme ve iletişim devrelerinde uygulanır. Through hole montaj türüne sahiptir. Lütfen kullanmadan önce teknik datasheet'i inceleyiniz.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 40mA |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 30 @ 3mA, 1V |
| Frequency - Transition | 500MHz |
| Gain | 12.5dB ~ 21dB @ 450MHz |
| Mounting Type | Through Hole |
| Noise Figure (dB Typ @ f) | 4.5dB @ 450MHz |
| Operating Temperature | -65°C ~ 200°C (TJ) |
| Package / Case | TO-72-3 Metal Can |
| Part Status | Obsolete |
| Power - Max | 200mW |
| Supplier Device Package | TO-72 |
| Transistor Type | NPN |
| Voltage - Collector Emitter Breakdown (Max) | 15V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
