Diyotlar - Doğrultucular - Tekil

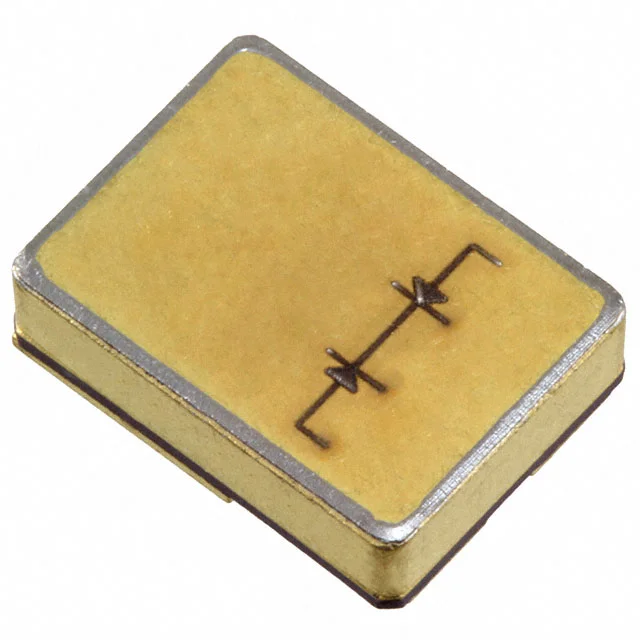

JANTX1N6843CCU3
DIODE SCHOTTKY 100V 15A SMD
- Üretici
- Microchip Technology
- Paket/Kılıf
- 4-SMD
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- 1N6843
JANTX1N6843CCU3 Hakkında
JANTX1N6843CCU3, Microchip Technology tarafından üretilen yüksek hızlı Schottky diyotudur. 100V ters voltaj ve 15A ortalama doğrultulmuş akım kapasitesine sahip bu bileşen, surface mount 3-SMD flat lead paketinde sunulmaktadır. Fast recovery özelliği (≤500ns) ile hızlı anahtarlama uygulamalarında kullanılır. 1.27V maksimum ileriye doğru gerilim (Vf) düşüşü, düşük güç kaybı gerektiren DC güç kaynakları, invertör devreleri ve yüksek frekanslı anahtarlama uygulamalarında tercih edilir. -65°C ~ 150°C çalışma sıcaklık aralığı ile geniş ortam koşullarında güvenilir performans sağlar. 10µA ters sızıntı akımı ve 275pF kapasitans değerleri kontrol edilebilir karakteristiği gösterir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 275pF @ 5V, 1MHz |
| Current - Average Rectified (Io) | 15A |
| Current - Reverse Leakage @ Vr | 10 µA @ 100 V |
| Diode Type | Schottky |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -65°C ~ 150°C |
| Package / Case | 3-SMD, Flat Lead |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | SMD |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 1.27 V @ 30 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
